Rasterauswertung
Inhaltsverzeichnis

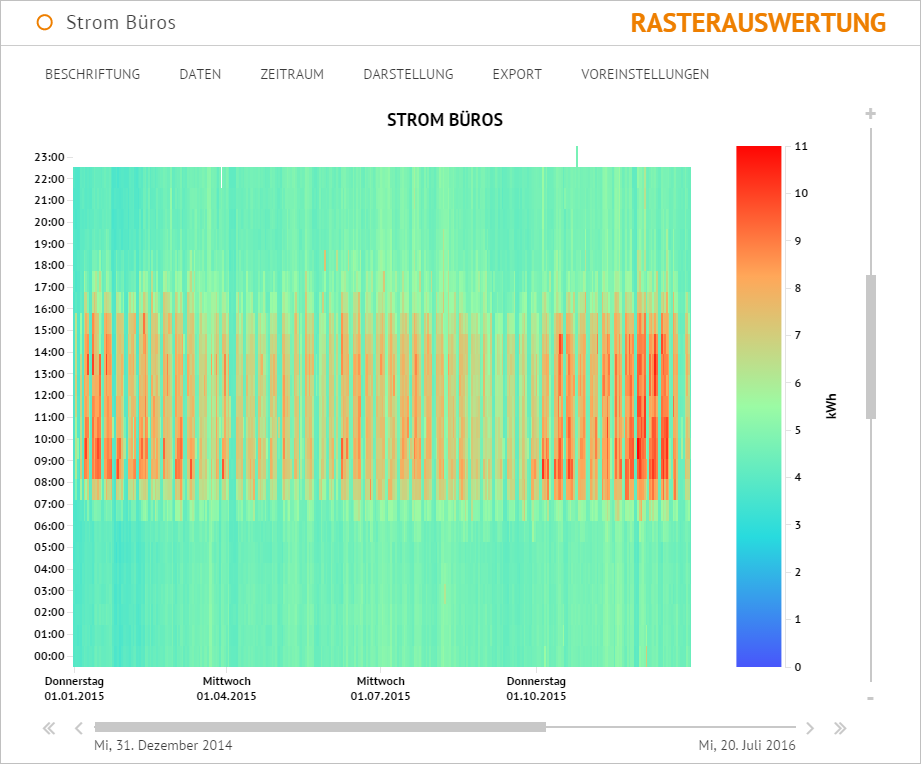

In dieser Aufgabe wird der Verbrauch (eines Energieeinsatzbereichs) des aktuell im Strukturbaum ausgewählten Elements als Rasterdiagramm (CarpetPlot) ausgewertet. Dabei stellen beide Achsen des kartesischen Koordinatensystems jeweils Zeitachsen mit unterschiedlicher Auflösung dar. Typischerweise werden die Stunden eines Tages auf der y-Achse aufgetragen und die Tage auf der x-Achse.
In dieser Darstellungsform, die dem Webmuster eines Teppichs ähnelt, erkennt der menschliche Betrachter regelmäßige Muster und vor allem auch Abweichungen von diesen Mustern "auf einen Blick". Rasterdiagramme sind geeignet, lange Zeitreihen kompakt darzustellen und Muster zu verdeutlichen.
Weiterführende Informationen
Siehe auch Bedienung und Einstellungsmöglichkeiten einer Auswertung
Siehe auch Diagrammtypen in den Einstellungen zur Darstellung
Verfügbarkeit und Sichtbarkeit
Verfügbar auf: Energieliegenschaft, Einheit, Energiefaktor, Zähler, Zählwerk
Aufgabengruppe: Analyse / Rasterauswertung
- Auswertung: Vordefinierte Auswertungen sehen
Lizenz: unabhängig von der Edition
Hinweis: Lizenzen, die vor 2018 erworben wurden können abweichen.
