Dauerlinie
Inhaltsverzeichnis

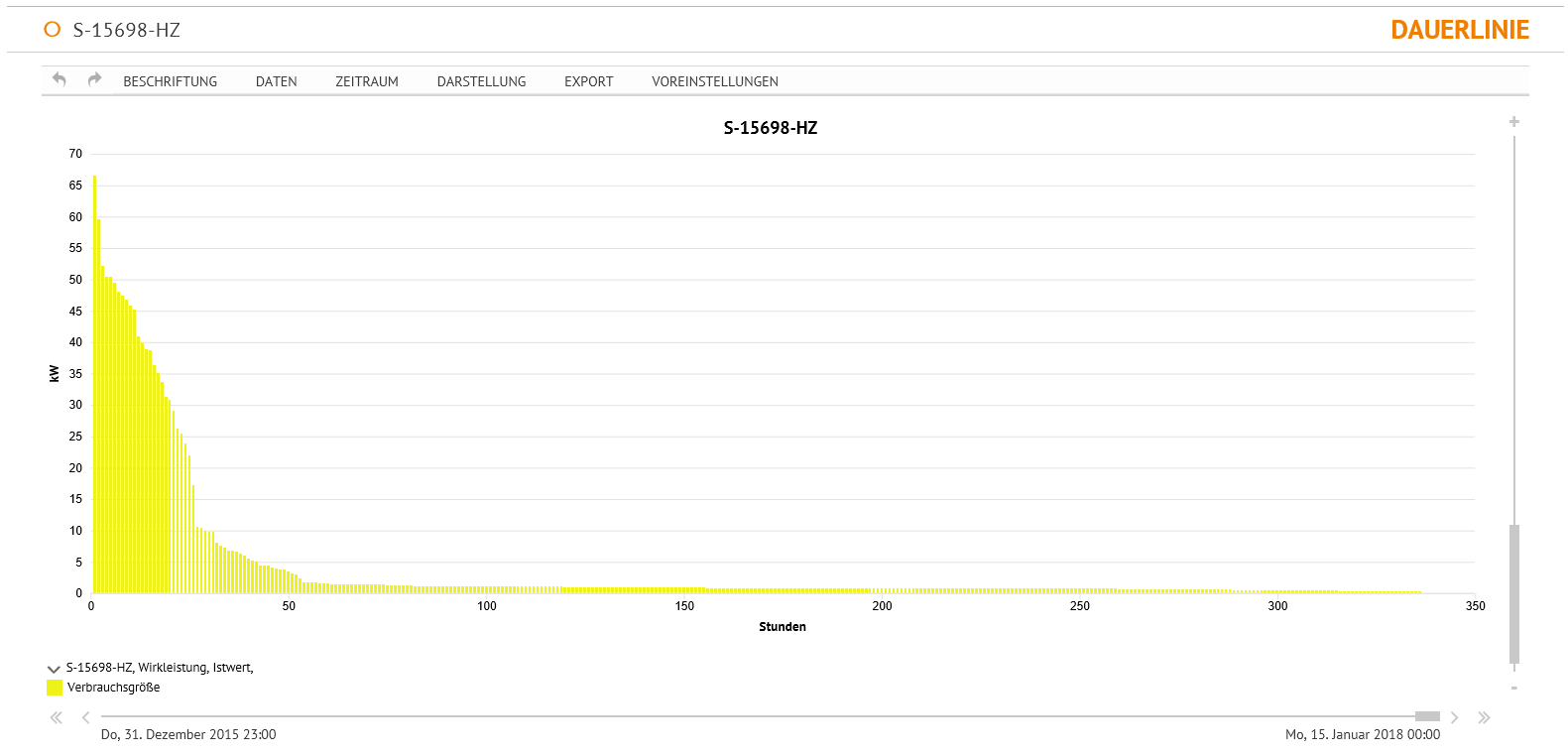

Speziell für Dimensionierungsfragen hilfreich ist die Darstellungsform "geordnete Dauerlinie". Dabei wird eine Zeitreihe (z.B. Stundenwerte der Wärmeleistung über den Zeitraum eines Jahres) nicht wie üblich nach dem Zeitpunkt des Auftretens der Werte dargestellt, sondern die Werte werden der Größe nach absteigend sortiert dargestellt. Die x-Achse ist dann mit Stunden beschriftet und es kann direkt abgelesen werden, wieviele Stunden im Jahr eine Leistung benutzt wurde.
Für diese Darstellung muss auf Zählerebene mindestens eine Auflösung "Stunde" vorhanden sein.
So können bspw. Leistungsspitzen oder die Nutzleistung eines BHKWs herausgefunden werden.
Hinweis: Die Auflösung der x-Achse ändert sich dann auf die gewählte Auflösung, angezeigt in Stunden. bsp.: Auflösung der Darstellung auf "Tag" bedeutet, dass dennoch noch Stundenwerte auf der x-Achse angetragen werden, jedoch pro Tag - jeweils bei 24, 48, etc Stunden.
Hinweis: Auf der Ebene des Zählwerks wird automatisch die Auflösung des Zählwerks für die Auswertung herangezogen.
Weiterführende Informationen
Siehe auch Bedienung und Einstellungsmöglichkeiten einer Auswertung
Siehe auch Diagrammtypen in den Einstellungen zur Darstellung
Verfügbarkeit und Sichtbarkeit
Verfügbar auf: Energieliegenschaft, Einheit, Zähler, Zählwerk, Energiefaktoren
Aufgabengruppe: Analyse/ Dauerlinie
- Auswertung: Vordefinierte Auswertungen sehen
Lizenz: unabhängig von der Edition
Hinweis: Lizenzen, die vor 2018 erworben wurden können abweichen.
