Daten
Inhaltsverzeichnis
- Hinzufügen und Löschen von Datenreihen
- Reihenfolge der Datenreihendefinitionen
- Weiterführende Informationen

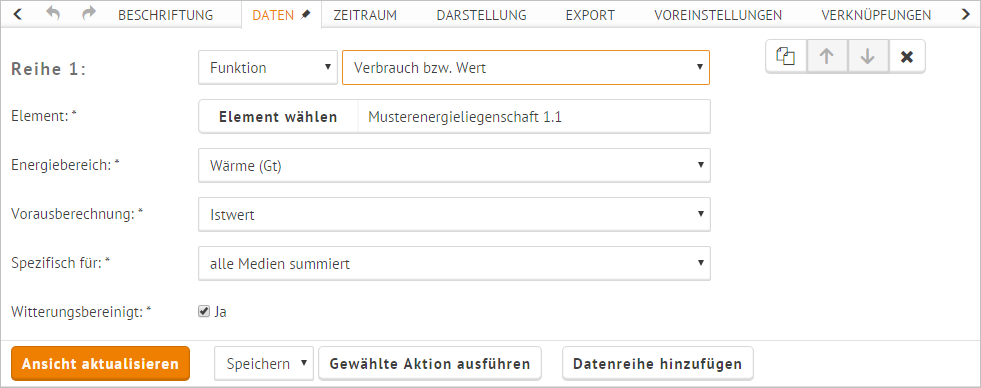

In diesem Bereich der Einstellungen werden die darzustellenden Datenreihen definiert. Hierzu ist eine Auswertungsfunktion zu wählen und die entsprechenden Parameter bzw. Optionen zu setzen.

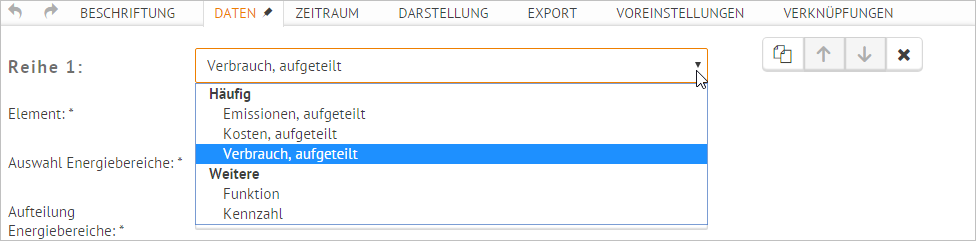

Die "häufig" verwendete Auswertung passt sich der aktuellen Ebene an. Ab der Einheitenebene sind dies "Verbrauch, aufgeteilt", "Kosten, aufgeteilt" und "Emissionen, aufgeteilt". Auf den übrigen Ebenen bildet "Verbrauch bzw. Wert" die Vorbelegung. Alle anderen Funktionen stehen im Menü unter "Funktionen" bereit. Ebenso können bereits gespeicherte Kennzahlen eingebunden werden. Bitte beachten Sie, dass komplizierte Datenreihen mit dem Kennzahleditor eingegeben werden sollten, da hier eine bessere Übersicht der Auswahl gegeben ist.
Hinzufügen und Löschen von Datenreihen
Anzahl der Datenreihen
In Auswertungen des Diagrammtyps "Zeitreihen-", "Zählerstands-" und "Punktdiagrmm" können bis zu 20 Datenreihendefinitionen erstellt werden. Bei der Verwendung der Funktionen mit der Erweiterung "[...], aufgeteilt" kann die Definition einer Datenreihe zu einer Vielzahl von Ergebnisreihen führen, sodass mitunter deutlich mehr als 20 Ergebnisreihen dargestellt werden. Beispiel: Auf eine Energieliegenschaft mit den Energieeinsatzbereichen "Strom", "Wärme (Gt) und "Wasser" wird die Auswertungsfunktion "Verbrauch, aufgeteilt" angewendet, wobei die Verbräuche der Energieliegenschaft aufgeteilt nach allen Energieeinsatzbereichen dargestellt werden. Es entstehen drei Ergebnisdatenreihen für die drei vorhandenen Energieeinsatzbereiche. Die Werte der Bereiche "Strom" und "Wärme (Gt)" weisen die gleiche Einheit (kWh) auf und werden gestapelt auf der entsprechenden y-Achse dargestellt. Die Werte für den Bereich "Wasser" werden in m3 auf einer zweiten y-Achse abgetragen.
Für die übrigen Diagrammtypen ("Raster-" und "Benchmarkdiagramm") kann lediglich eine Datenreihendefinition erstellt werden.
Datenreihen definieren und löschen
Über die Schaltfläche "Datenreihe hinzufügen" können Reihen hinzugefügt werden. Hierbei wird die letzte Datenreihendefinition kopiert. Wurden bereits mehrere Datenreihen definiert und soll die Definition der ersten statt der letzten Reihe kopiert werden, so erreicht man dies über Klick auf das Kopiersymbol rechts neben der zu kopierenden Datenreihe. Beim Kopieren werden neben der Definition auch die Einstellung zur "Reihendarstellung" sowie "Sichtbarkeit der Reihe" übernommen. Die Anzahl der "Stapelungsebene" wird um eins erhöht und in den folgenden Reihendefinitionen ebenfalls um eins erhöht. Die Reihenfarbe wird automatisch bestimmt. Weitere Details zu den Darstellungsoptionen sind hier zu finden.
Nachdem eine Auswertungsart gewählt wurde, erscheinen Einstellungen, die ausgefüllt werden müssen. Für die meisten Diagrammtypen existiert keine Beschränkung der zulässigen Auswertungsfunktionen.
Hinweis: Im Benchmarkdiagramm darf nur eine Funktion mit dem Zusatz "[...], aufgeteilt" definiert werden. Die erste Ebene der Aufteilung bestimmt die Beschriftung der y-Achse. Weitere Ebenen der Aufteilung werden durch Stapelung verschiedenfarbiger Balken dargestellt.
Eine Datenreihe kann über das "x" rechts neben der Definition gelöscht werden. Soll eine Datenreihe lediglich ausgeblendet werden, so ist dies über die Option "Sichtbarkeit der Reihe" im Tab Darstellung möglich.
Reihenfolge der Datenreihendefinitionen
Die Reihenfolge der Datenreihe bestimmt eindeutig die Reihenfolge in der Legende, die Reihenfolge der Achsen sowie im Zusammenhang mit den Einstellungen zur Darstellungsform und Stapelungsgruppe, siehe Beschreibung der Einstellungen im Tab "Darstellung", die Reihenfolge innerhalb der Grafik. Sie kann durch die Pfeile rechts neben der Reihendefinition geändert werden.

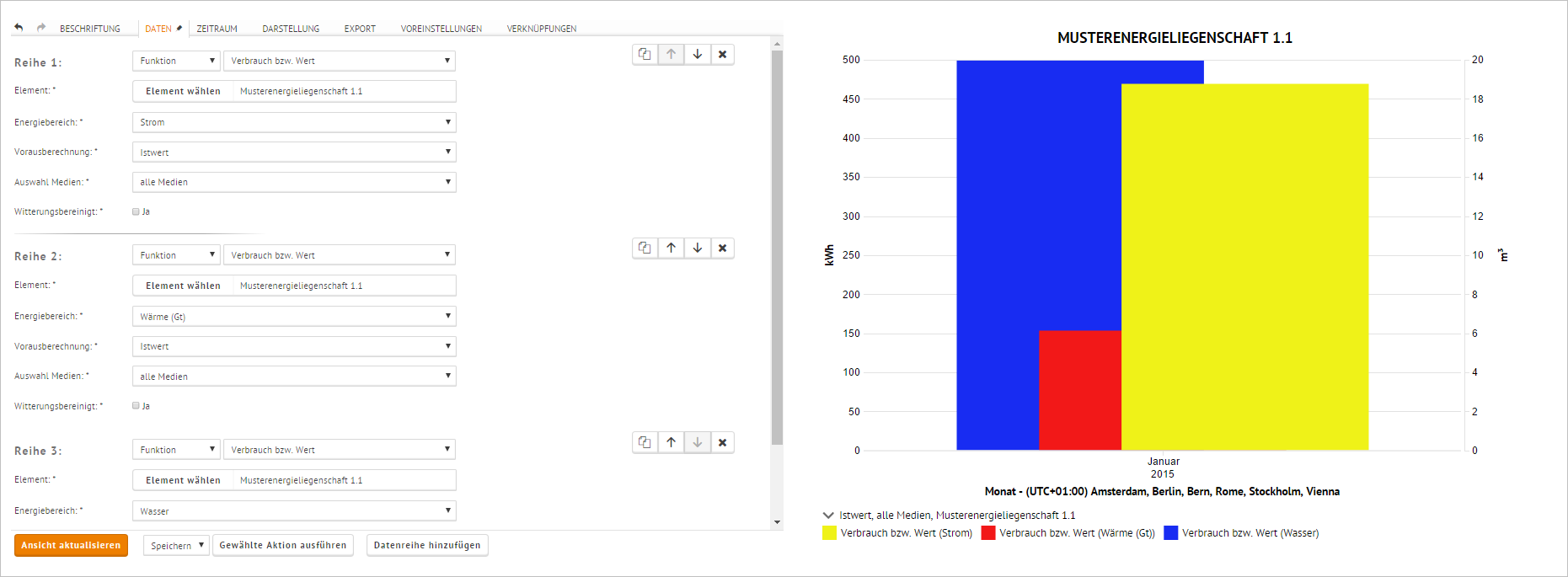

Beispiel: In einer Auswertung werden die Strom- (gelb), Wärme- (rot) und Wasserverbräuche (blau) in eben dieser Reihenfolge über drei Datenreihendefinitionen abgebildet. Daraus folgt, dass die Legende die Datenriehen in dieser Reihenfolge enthält. Die drei Datenreihen enthalten Werte in kWh (Reihe 1 und 2) sowie m3 (Reihe 3). Demnach werden kWh als Einheit der ersten Datenreihe auf der ersten y-Achse (links) und m3 auf der zweiten y-Achse (rechts) dargestellt. Entsprechend der Reihenfolge wird zuerst die erste Datenreihe (gelb) dargestellt. Mit Versatz wird dahinter die zweite (rot) und die dritte Datenreihe (blau) dargestellt.

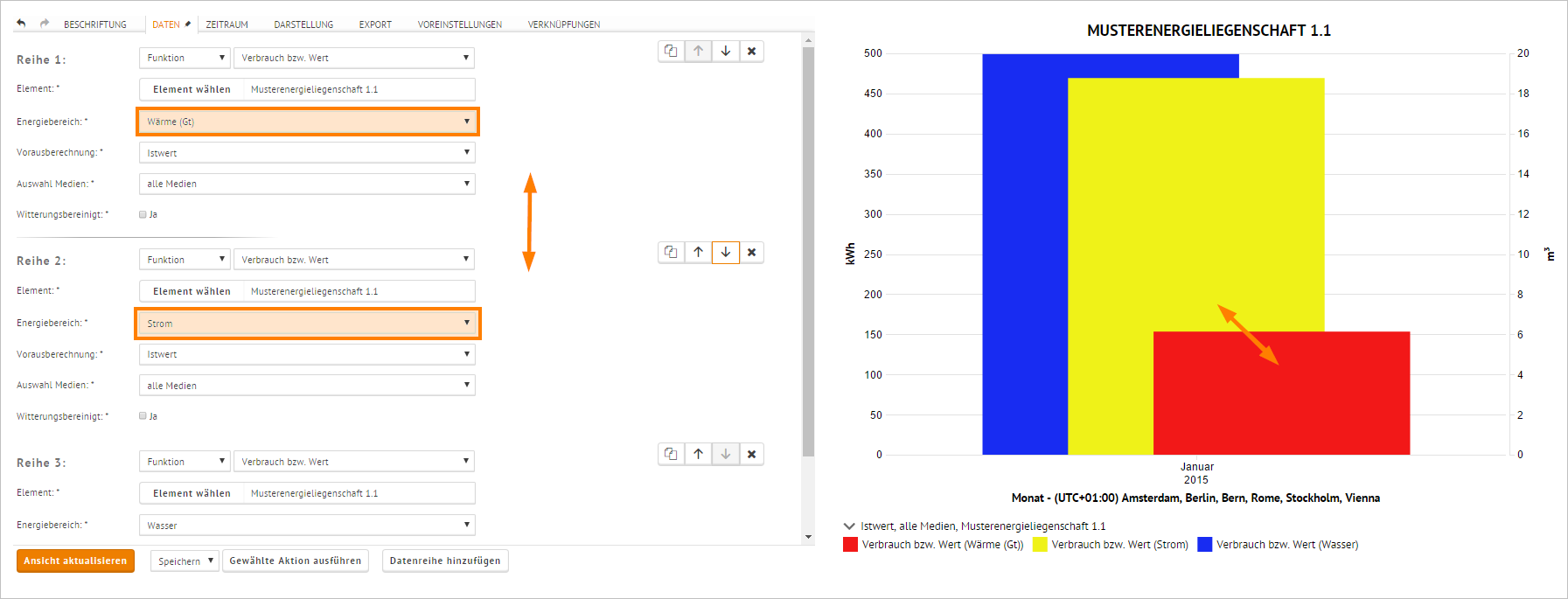

Ändert man die Reihenfolge der ersten beiden Datenreihen, so passt sich die Legende entsprechend an und die rote Säule wird als erste gezeichnet, danach die Gelbe mit Versatz. Da auch die rote Datenreihe kWh als physikalische Einheit hat, ändert sich die Reihenfolge der y-Achsen nicht.
