Verteilergruppen dienen der exakten Verteilung von Verbräuchen, inklusive deren Verluste bei der Energiebereitstellung und -verteilung. Mit Ihnen kann ein Verbrauch z.B. an Hand der Energiefaktoren zur jeweiligen Nettogrundfläche auf mehrere Einheiten verteilt werden. Auch die Verteilung über Zähler- oder Zählwerkswerte ist möglich. Die Nutzung der Funktion macht erst ab zwei Untereinheiten (z.B. Gebäudeteilen) Sinn. Bei grafischer Darstellung in der freien Auswertung werden bei Aufteilung nach Zählern, welche Teil einer Verteilergruppe sind, die Koeffizienten der Verteilergruppe berücksichtigt.

Bereits gespeicherte Verteilergruppen können in tabellarischer Form verwaltet werden. Neue Verteilergruppen können erstellt und gespeichert werden, bereits vorhandene Verteilergruppen können kopiert werden. Durch Klick auf die Bezeichnung einer Verteilergruppe öffnet sich deren Detailansicht.

Erläuterung an Beispielen

Im Folgenden sollen die Verteilergruppen anhand von Beispielen erläutert werden.

Minimalbeispiel

Es existieren zwei Gebäudeteile "Geb1" und "Geb2" mit je einem Wärmemengenzähler ("WMZ1" und "WMZ2") sowie eine Heizzentrale mit Gaszähler.

Jeweils im gleichen Zeitraum messen die Zähler folgende Mengen.

ZÄHLER	VERBRAUCHSMENGE IN KWH	VERBRAUCH AM STICHTAG IN KWH
WMZ1	m1	30
WMZ2	m2	60
Gaszähler	m	100

Im Allgemeinen gilt m1 +m2 <> m. Wenn man nun den Gasbezug und die damit verbundenen Kosten "gerecht" auf die Gebäudeteile verteilen möchte, so verteilt man diesen im Verhältnis von m1 zu m2.

Es ergeben sich folgende Verbräuche

EINHEIT	VERBRAUCH IN KWH	VERBRAUCH AM STICHTAG IN KWH
Geb1	m* m1 / (m1+m2)	100 * 30 / (30 + 60) = 100 * 0,333 = 33,333
Geb2	m* m2 / (m1+m2)	100 * 60 / (30 + 60) = 100 * 0,666 = 66,667
EL	m	100

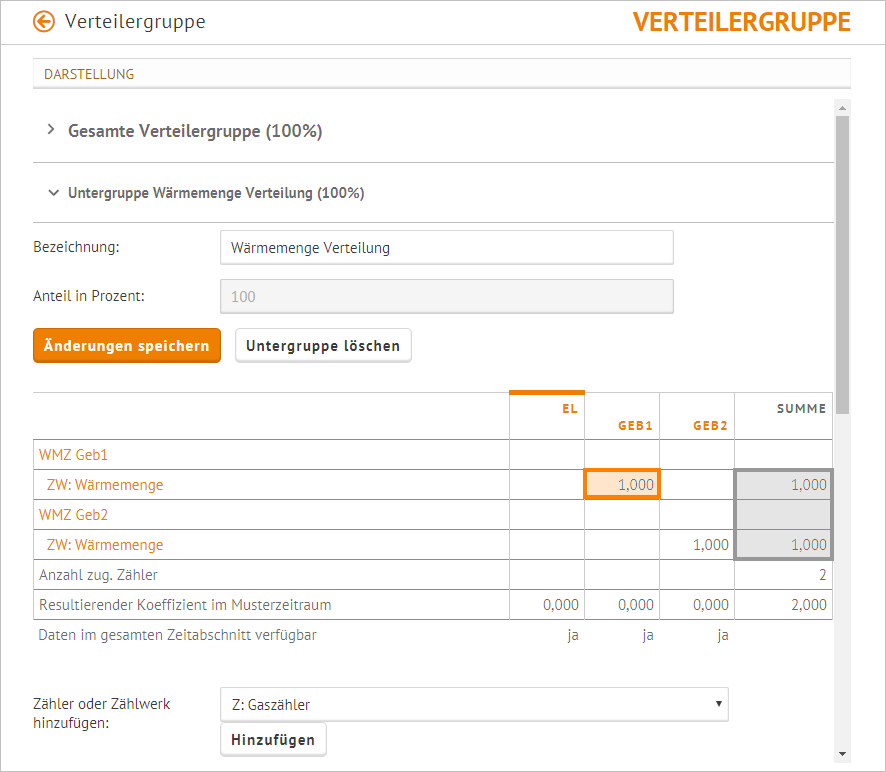

In der Software ist die Verteilergruppe wie in folgender Abbildung dargestellt zu konfigurieren.

Der Gaszähler, dessen Menge mit "m" in den Gleichungen zur Verbrauchsberechnung, siehe obige Tabelle, erscheint, wird über die Verbrauchszuordnung eingerechnet. Zusammenfassend gesagt, wird also in den Verteilergruppen der Faktor bzw. Koeffizient errechnet, der mit dem Gaszähler zu multiplizieren ist.

Aus dieser Verteilergruppe ergibt sich für "Geb1" der Koeffizient a = m1 / (m1 + m2) = 0,333, siehe Markierungen in der Abbildung. Analog ergibt sich für "Geb2" ein Koeffizient b = m2 / (m1 + m2) = 0,667.

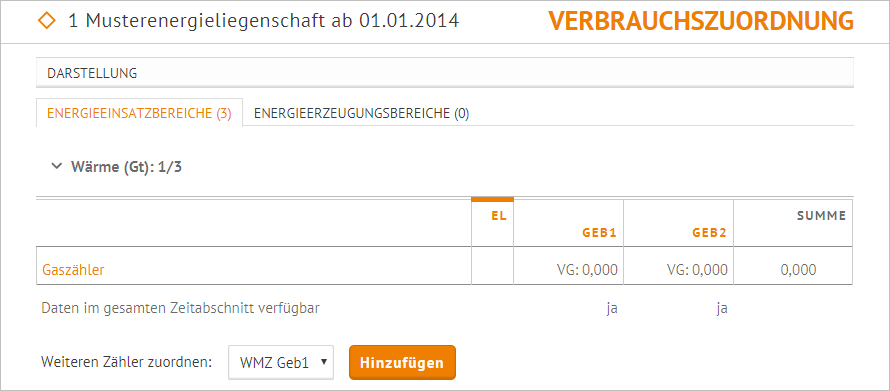

In der Software ist die Verbrauchszuordnung wie in folgender Abbildung dargestellt (oben ohne Auswertung der Verteilergruppenkoeffizienten, unten mit Auswertung der Verbrauchskoeffizienten für einen Stichtag) zu konfigurieren.

Erweitertes Beispiel

Die Voraussetzungen entsprechen dem vorhergehendem Beispiel, nur mit dem Unterschied, dass der Gasbezug nur zu 60% im gemäß den Wärmemengenzählern und zu 40% nach den Nutzflächen von "Geb1"(f1 = 150 m2) und "Geb2" (f2 = 100 m2) verteilt werden soll. Die Verbräuche der Einheiten bestimmen sich wie in folgender Tabelle dargestellt.

EINHEIT	VERBRAUCH IN KWH	VERBRAUCH AM STICHTAG IN KWH
Geb1	m * (0,6 * m1 / (m1+m2) + 0,4* f1 / (f1 + f2))	100 * (0,6 * 30 / (30 + 60) + 0,4 * 150 / (150 + 100))  = 100 * (0,6 * 0,333 + 0,4 * 0,6) = 100 * 0,44 = 44
Geb2	m * (0,6 * m2 / (m1+m2) + 0,4* f2 / (f1 + f2))	100 * (0,6 * 30 / (30 + 60) + 0,4 * 100 / (150 + 100))  = 100* (0,6 * 0,667 + 0,4 * 0,4) = 100 * 0,560 = 56
EL	m	100

Dieses Beispiel unterscheidet sich hauptsächlich dadurch von dem Ersten, dass nun zwei Verteileruntergruppen angelegt werden:

• Fläche Verteilung, für die Verteilung des Verbrauchs über die Flächenanteile
• Wärmemenge Verteilung, für die Verteilung des Verbrauchs über die Verbrauchsmessung

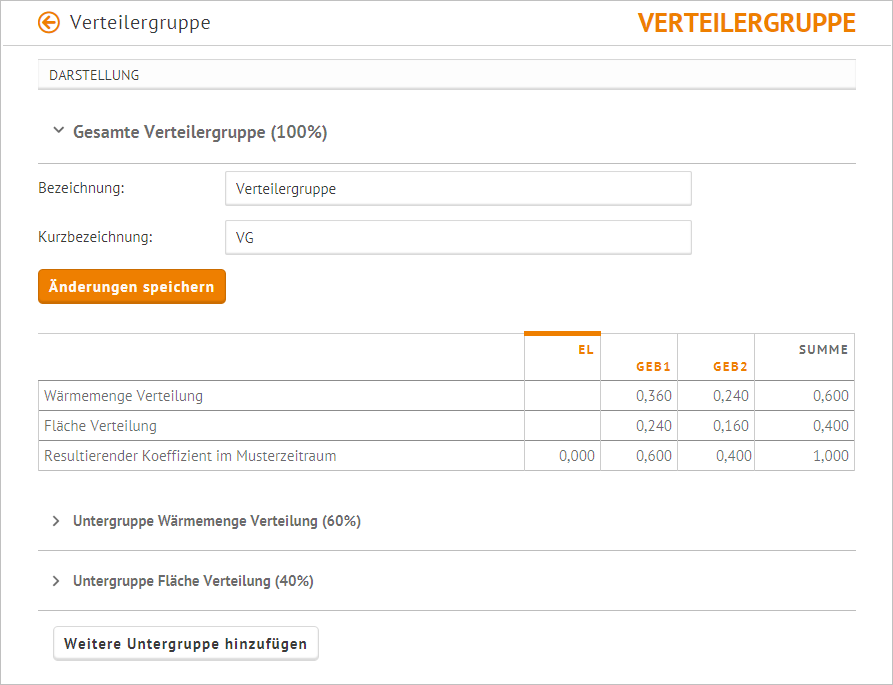

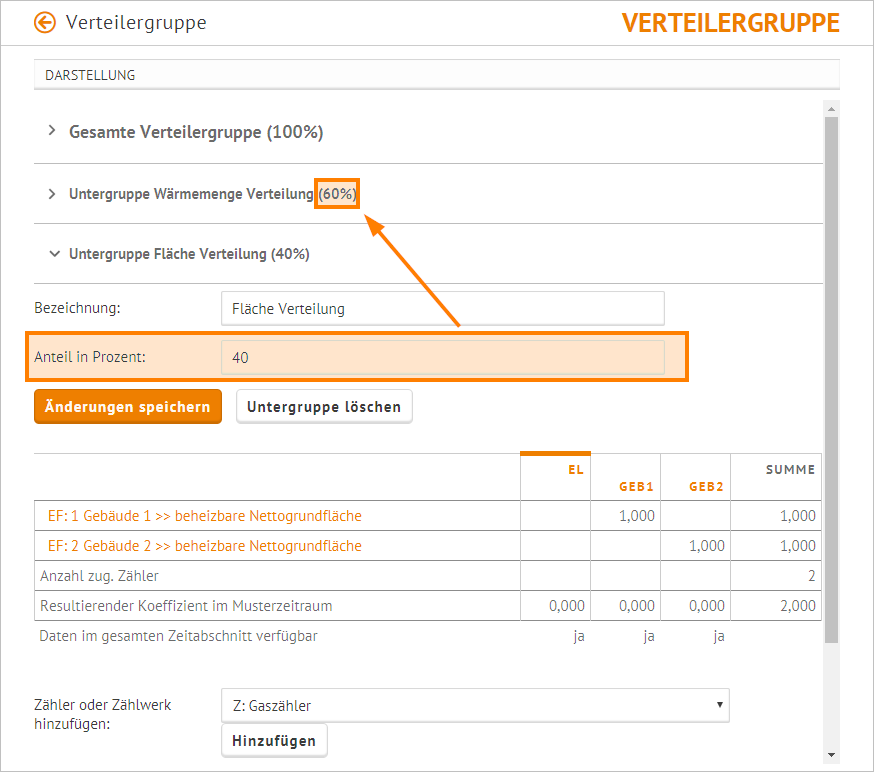

Die folgende Abbildung zeigt die Einstellungen in der Verteileruntergruppe "Fläche Verteilung", die zu 40% den Energieverbrauch des Gebäudes abbilden soll. Es ist daher als "Anteil in %" der Wert "40" eingetragen. Entsprechend wird dann in der Untergruppe "Wärme Verteilung" automatisch der Wert "60" vergeben. Ist nur eine Untergruppe vorhanden, so hat diese automatisch einen Anteil von 100%. Nach der Formel im obigen Beispiel werden die Faktoren oder Zähler hinzugefügt und der Koeffizient auf den Wert "1" gesetzt, welche (vereinfacht gesagt) 100%ig dem jeweiligen Gebäudeteil zugeordnet werden.

Die Verbrauchszuordnung ist nicht anzupassen, jedoch ergeben sich durch die Änderung in der Verteilergruppendefinition neue Koeffizienten für den Stichtag.

Beispiel Verteilung Restmengen

Angenommen im Minimalbeispiel von oben würde nicht der Gaszähler selbst auf die Einheiten "Geb1" und "Geb2" verteilt werden müssen, sondern eine Restmenge Rest aus Gaszähler (m = 100) minus Unterzähler (m^- = 10). Die Verteilung soll wieder an Hand der Wärmemengenzähler "WMZ1" und "WMZ2" bestimmt werden. Die Verbräuche berechnen sich somit wie in folgender Tabelle dargestellt.

EINHEIT	VERBRAUCH IN KWH	VERBRAUCH AM STICHTAG IN KWH
Geb1	(m - m-) * m1 / (m1+m2) =  m * m1 / (m1+m2) - m- * m1 / (m1+m2)   mit a = m1 / (m1+m2) folgt = m * a - m- * a = m * a + m- * (-a)	(100 - 10) * 30 / (30 + 60)  = 100 * 30 / (30 + 60) + 10 (-1)* 30 / (30 + 60) = 100 * 0,333 + 10 * (- 0,333) = 30
Geb2	(m - m-) * m2 / (m1+m2) = m* m2 / (m1+m2) - m- * m2 / (m1+m2) = m * m2 / (m1+m2) + m- (-1)* m2 / (m1+m2)   mit b = m2 / (m1+m2) folgt = m * b - m- * b = m * b + m- * (-b)	(100 - 10) * 60 / (30 + 60)  = 100* 60 / (30 + 60) + 10 (-1) * 60 / (30 + 60) = 100 * 0,667 + 10 * (- 0,333) =60
EL	m - m-	(100 - 10) = 90

a und b sind die Koeffizienten, die sich für die Verteilergruppe aus dem Minimalbeispiel am Stichtag ergeben. Man sieht, dass diese Verteilergruppe weiterhin auf den Gaszähler anzuwenden ist. Es ist auch ersichtlich, dass eben diese Verteilergruppe auf den Unterzähler anzuwenden ist, jedoch mit negativem Vorzeichen.

Es gilt (-a) = (-1) * a = (-1) * m1 / (m1+m2) = m1 / ((-1) * (m1+m2)) = m1 / ((-1) * m1 + (-1)* m2).

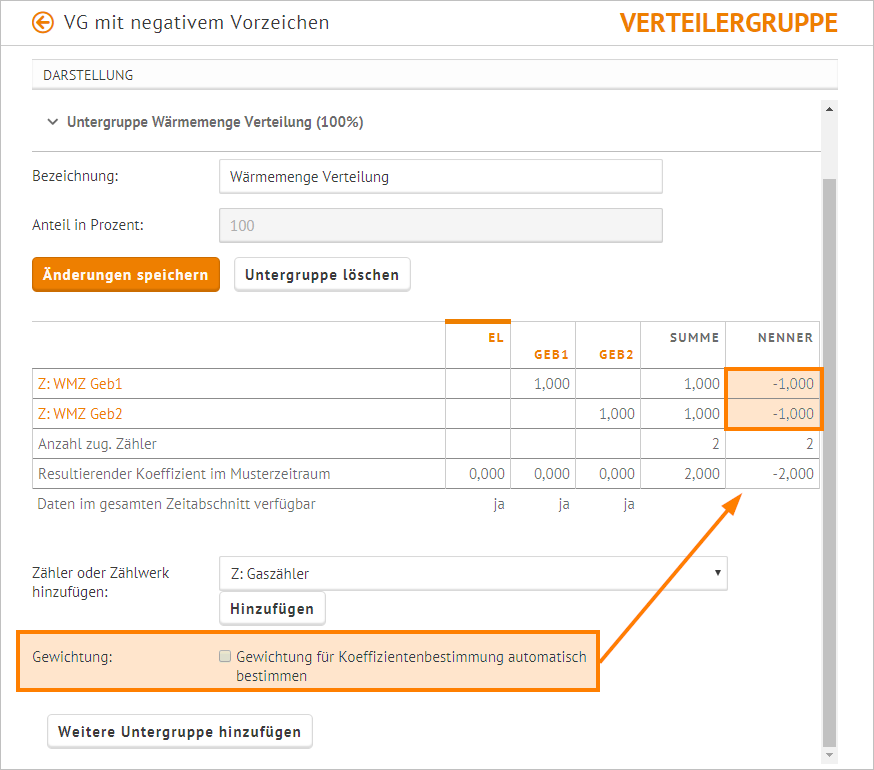

Standardmäßig bildet die Summe der zugeordneten Zähler/Zählwerke/Energiefaktoren den Nenner zur Koeffizientenbestimmung der Verteilergruppe. Dies hat den Vorteil, dass die Summe aller Koeffizienten den Wert 1 ergibt, da der zu verteilende Zähler letztendlich genau einmal zuzuordnen ist. Aus der obenstehenden Gleichung folgt, dass der Nenner angepasst werden muss, indem die Koeffizienten aus der Summenspalte ein negatives Vorzeichen erhalten. Die folgende Abbildung zeigt, wie diese Einstellung zu realisieren ist.

Die Verbrauchszuordnung ist wie folgt anzupassen.

Verteilung über mehrere Energiebereiche hinweg

Ein Gaszähler zählt die Gasmenge, die in ein BHKW fließt. Es werden die Strom- und Wärmeproduktion dieses BHKWs gezählt. In der Energieliegenschaft wird das BHKW betrieben und die produzierten Strom- und Wärmemengen auch dort konsumiert. Soll nun der Gasverbrauch auf die Bereiche Strom und Wärme im Verhältnis der Produktion aufgeteilt werden, so müssen unterschiedliche Koeffizienten für die gleiche Einheit über Verteilergruppen bestimmt werden. Auch hier benötigt man zwei Verteilergruppen, die jeweils nur einen Koeffizienten bestimmen, die in Summe 1 ergeben und somit den Gaszähler vollumfänglich der Energieliegenschaft zuordnen.

Analog zum Minimalbeispiel sind folgende Verbräuche gegeben.

ZÄHLER	VERBRAUCHSMENGE IN KWH	VERBRAUCH AM STICHTAG IN KWH
StromBHKW	m1	30
WärmeBHKW	m2	60
GasBHKW	m	100

Der Verbrauch der Energieliegenschaft zum jeweiligen Energieeinsatz berechnet sich wie folgt.

ENERGIEBEREICH	VERBRAUCH IN KWH	VERBRAUCH AM STICHTAG IN KWH
Strom	a = m * (0,6 * m1 / (m1+m2) + 0,4* f1 / (f1 + f2))	100* (0,6 * 30 / (30 + 60) + 0,4 * 150 / (150 + 100))  = 100 * (0,6 * 0,333 + 0,4 * 0,6) = 100 * 0,44 = 44
Wärme (Gt)	b = m * (0,6 * m2 / (m1+m2) + 0,4* f2 / (f1 + f2))	100* (0,6 * 30 / (30 + 60) + 0,4 * 100 / (150 + 100))  = 100 * (0,6 * 0,667 + 0,4 * 0,4) = 100 * 0,560 = 56
Alle Energieeinsatzbereiche	m	100

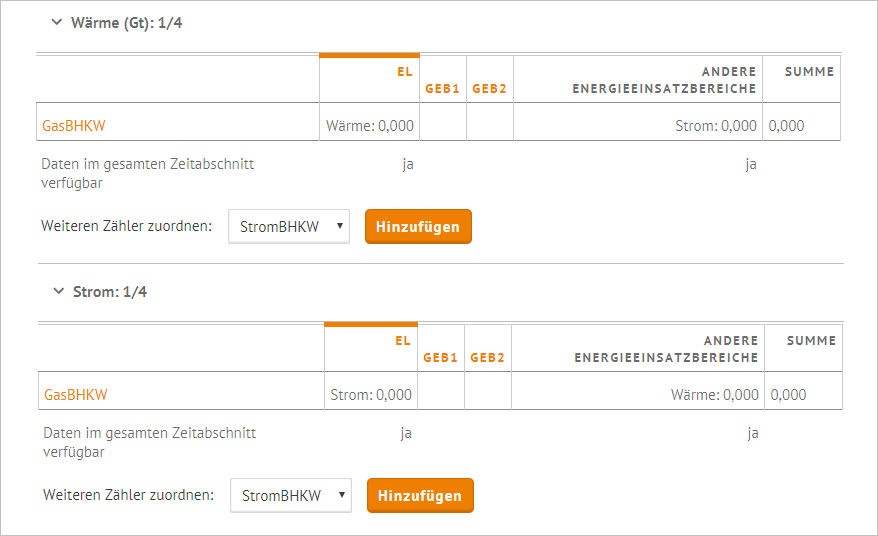

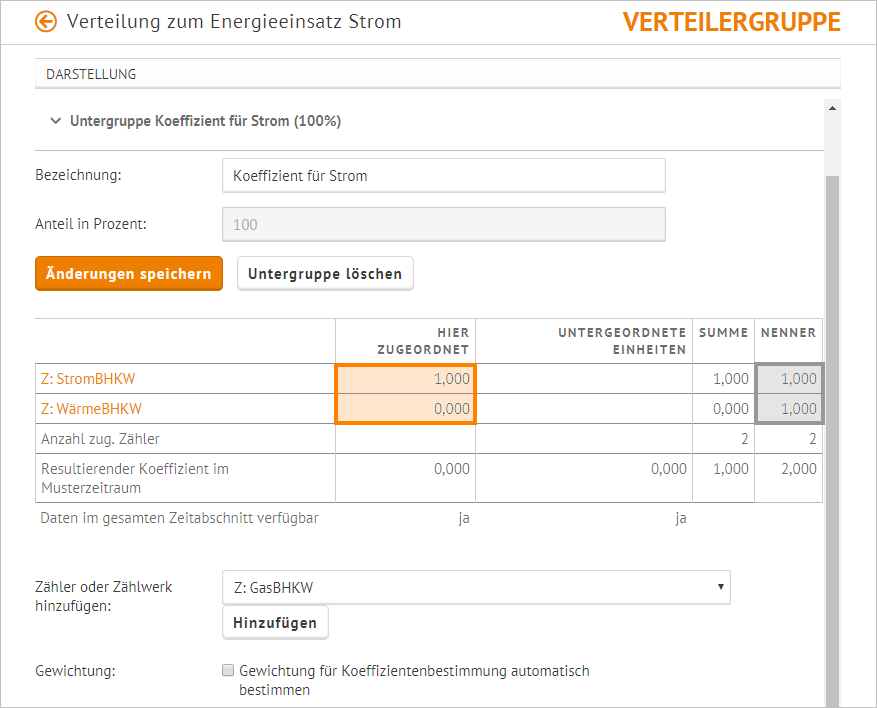

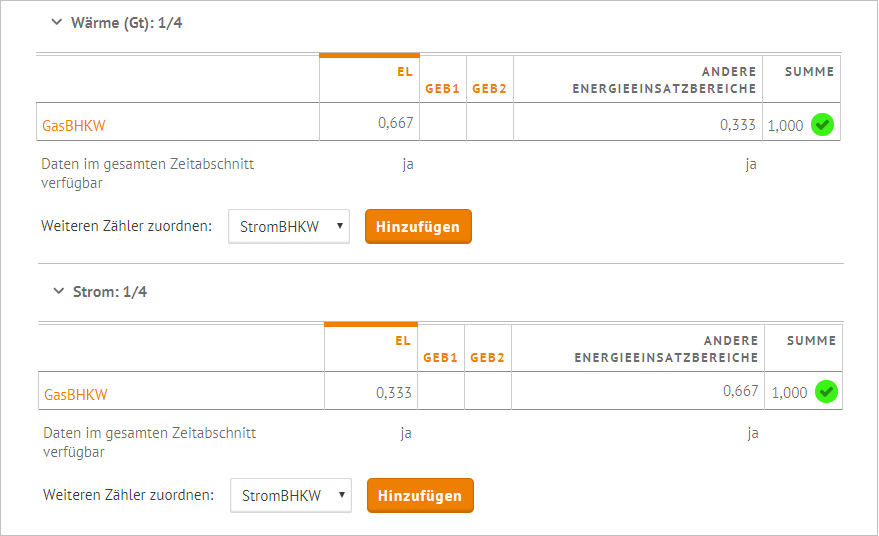

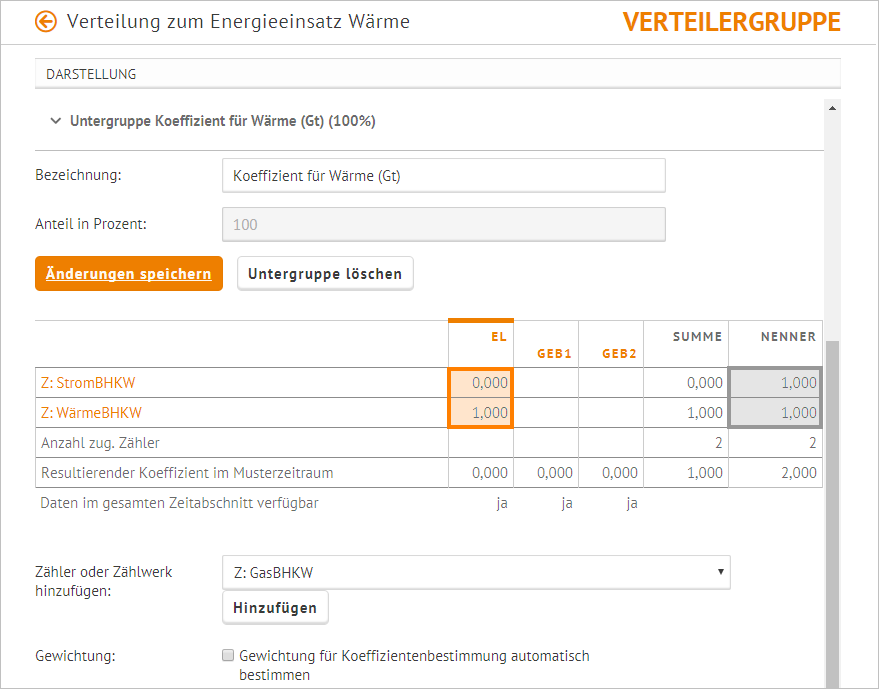

Die Verteilergruppen und die Verbrauchszuordnung können wie in den folgenden Abbildungen konfiguriert werden.

Daraus folgt der Koeffizient im Bereich Strom a = (m1 + 0 * m2) / (m1 + m2) = m1 / (m1 + m2). Analog ergibt sich der Koeffizient für den Bereich Wärme (Gt) mit folgender Verteilergruppenkonfiguration. b = (0 * m1 + m2) / (m1 + m2) = m2 / (m1 + m2)

Aufbau und Bedienung der Detailansicht

In jeder Energieliegenschaft kann es mehrere Verteilergruppen geben. Egal von welcher Einheit einer Energieliegenschaft die Aufgabe "Verteilergruppen" aufgerufen wurde, hier werden alle in der Energieliegenschaft vorhandenen Verteilergruppen angezeigt (mit Kurz- und Langbezeichnung). Per Klick auf die Kurzbezeichnung kann die jeweilige Detailsicht aufgerufen werden.

Der erste Abschnitt stellt einen Sonderfall dar: hier werden die Eigenschaften der Verteilergruppe (Bezeichnung und Kurzbezeichnung, die zur Darstellung der Verweise auf die Verteilergruppe in der Verbrauchszuordnung verwendet wird) und eine exemplarische Gesamtauswertung der Subgruppen dargestellt. Hier können auch weitere Untergruppen hinzugefügt werden.

Je Untergruppe gibt es einen weiteren Abschnitt in der Ziehharmonika. Dort können Bezeichnung und Gruppenanteil (0-100%) gewählt werden, wobei der Anteil der jeweils letzten Untergruppe vom System automatisch so verändert wird, dass auf Ebene der Verteilergruppe insgesamt 100% herauskommen. Ferner kann die Untergruppe (nach Rückfrage) gelöscht werden.

Ribbon "Darstellung" in der Unterelement-Ansicht

Folgende Auswahlmöglichkeiten gibt es:

"Zähler darstellen":

• "nur zugeordnete": (Standardeinstellung) In jeder Untergruppe werden nur Zeilen zu Zählern oder Zählwerken dargestellt, denen in der jeweiligen Untergruppe in diesem Zeitabschnitt ein Koeffizient zugeordnet ist.
• "alle": Es werden alle Zähler und Zählwerke dargestellt, die im jeweiligen Zeitabschnitt vorhanden sind.

"Einheiten darstellen":

• "nur diese": (Standardeinstellung) Es wird nur eine Spalte für die aktuell gewählte Einheit dargestellt
• "diese und untergeordnete": Es wird eine Spalte für die aktuell gewählte Einheit dargestellt, sowie je eine Spalte für der Einheit untergeordneten Einheiten beliebiger Tiefe
• "alle": Es werden alle Einheiten in der Energieliegenschaft dargestellt. Wählen Sie diese Darstellung, wenn Sie einen vollständigen Überblick haben wollen. Hat eine Energieliegenschaft sehr viele Untereinheiten wird ggf. ein horizontaler Scrollbalken angezeigt.

"Anzahl Nachkommastellen"

• Für die Darstellung der Koeffizienten wird eine einheitliche Formatierung verwendet, die Zahl der Nachkommastellen ist zwischen 0 und 8 frei wählbar, standardmäßig werden 3 Nachkommastellen angezeigt.

Zuordnung in einer Untergruppe

Spalte Zähler / Zählwerke:

Die Elemente erhalten zur besseren Unterscheidung jeweils einen Präfix: "Z" für Zähler, "ZW" für Zählwerk oder "EF" für Energiefaktor

Die Bezeichnungen der Zähler und Zählwerke werden gemäß den gültigen Einstellungen zum Aufbau der Bezeichnung dargestellt und sind gleichzeitig Links zum Dashboard des jeweiligen Zählers.

Die Sortierung richtet sich nach den gültigen Einstellungen zur Sortierung, jedoch werden die Zähler gemäß der Vorzählerhierarche dargestellt, eine Einrückung visualisiert dieses. Somit kann es z.B. vorkommen, dass ein Hauptzähler auch trotz fehlender direkter Zuordnung dargestellt wird, wenn sein Unterzähler eine Zuordnung hat.

Mittels Tooltip kann sich der Anwender Auflösung (getrennt nach Verbrauch und Kosten/Emissionen) und Zeitraum mit Werten des Zählers anzeigen lassen

Unterhalb der Zähler werden die Energiefaktoren angezeigt. Deren Bezeichnung beginnt mit dem Präfix "EF", gefolgt von der Bezeichnung der Einheit und dann des Zählwerkes (jeweils gemäß den Einstellungen zu Bezeichnung und Sortierung).

Die Sortierung der Energiefaktoren richtet sich primär nach den Einheiten, die hierarchisch und eingerückt dargestellt werden. Wenn der Anwender entsprechende Schreibrechte hat und nicht die Darstellung aller Zähler gewählt wurde, ermöglicht ein Link "Zähler oder Zählwerk hinzufügen" das Verknüpfen weiterer Zähler. Ein hinzugefügtes Element wird dann vorläufig mit einer neuen Zeile (+ggf. aufgrund übergeordneter Elemente notwendiger Zeilen) dargestellt, es würde beim nächsten Aufruf der Aufgabe jedoch nur dann immer noch dargestellt, wenn er bis dahin über einen Koeffizienten verknüpft worden wäre.

Hinweis: Wird eine Verteilergruppe in der Verbrauchszuordnung verwendet, müssen die Koeffizienten (und damit die in der Verteilergruppe verwendeten Elemente) mindestens in der selben feinen Auflösung vorliegen, wie die auf der Energieliegenschaft definierte Auflösung. Beispiel: Die Auflösung auf der Energieliegenschaft steht auf "Tag" und es ist der Haken für "bestmögliche Auflösung" gesetzt. Als bestmögliche Auflösung ergibt sich anhand der zugeordneten Zähler 15 Minuten. Damit müssen auch in der Verteilergruppe verwendete Energiefaktoren in 15-minütiger Auflösung eingestellt sein, da die Faktoren sonst nicht in der erwarteten Auflösung berechnet werden können.

Einheiten-Spalten

Je nach Darstellungsoptionen werden eine oder mehrere Einheitenspalten dargestellt.

Statt der Bezeichnung der Einheit wird deren Kurzbezeichnung verwendet; ist diese leer oder besteht nur aus Leerzeichen wird die Bezeichnung der der Einheit gemäß den gültigen Einstellungen zum Aufbau der Bezeichnung auf 10 Zeichen gekürzt verwendet. Die Texte im Spaltenkopf sind gleichzeitig Links zum Dashboard der jeweiligen Einheit.

Mittels Tooltip kann sich der Anwender die vollständige Bezeichnung der Einheit gemäß den gültigen Einstellungen zum Aufbau der Bezeichnung darstellen lassen.

Die Sortierung richtet sich nach den gültigen Einstellungen zur Sortierung, jedoch werden die Einheiten gemäß ihrer Hierarchie dargestellt, eine vertikale Einrückung visualisiert dieses.

Im Kreuzungspunkt Zähler / Einheit wird der Koeffizient angezeigt und kann auch geändert werden, Details s.unten.

Spalte "untergeordnete Einheiten":

Diese Spalte ist nur vorhanden, wenn in den Darstellungsoptionen die Darstellung nur der gewählten Einheit bestimmt wurde. Dann stellt sie (nicht editierbar) die Summe der Koeffizienten der untergeordneten Einheiten bzgl. der jeweiligen Zählers dar. Die Option zur Darstellung der Koeffizienten hat keinen Einfluss.

Spalte "andere Einheiten":

Diese Spalte ist nur vorhanden, wenn in den Darstellungsoptionen nicht die Darstellung aller Einheiten gewählt wurde. Sie stellt (nicht editierbar) die Summe der Koeffizienten aller Einheiten der selben Ebene ("Geschwister") und der übergeordneten Einheiten dar.

Spalte "Summe"

Diese Spalte ist stets vorhanden.

Sie stellt (nicht editierbar) die Summe der Koeffizienten eines Zählers/Zählwerkes dar.

Spalte "Nenner"

Die Koeffizienten in dieser Spalte bestimmen die Gewichtung des Zählers/Zählwerks/Energiefaktors im Nenner zur Koeffizientenbestimmung über die Verteileruntergruppe. Standardmäßig entsprechen die Koeffizienten denen in der Summenspalte. Nur bei Deaktivierung der Option "Gewichtung: Gewichtung für Koeffizientenbestimmung automatisch bestimmen" wird diese Spalte eingeblendet.

Hinweis: Ein Koeffizient für den Nenner kann nur für Zähler/Zählwerke/Energiefaktoren eingegeben werden, wenn diese auch einer Einheit zugeordnet wurden. Im Fall, dass Zähler/Zählwerke/Energiefaktoren nur im Nenner Verwendung finden sollen, ist deshalb eine Zuordnung zu mindestens einer Einheit mit dem Koeffizienten 0 notwendig. Siehe hierzu Beispiel im Punkt 1.4 Verteilung über mehrere Energiebereiche hinweg.

Darstellung eines Koeffizienten

Ist kein Koeffizient vorhanden, bleibt das Feld leer.

Ist ein fixer Koeffizient eingetragen, so wird dieser mit der im Ribbon "Darstellung" gewählten Anzahl an Nachkommastellen rechtsbündig dargestellt. Dies gilt auch für den Fall, dass der Koeffizient den Wert 0 annimmt.

Eingeben / Ändern / Löschen von Koeffizienten

Sofern der Anwender das Recht zum Ändern der Strukturdaten der jeweiligen Einheit hat, öffnet der Klick auf ein Feld in einer Einheitenspalte ein Overlay-Fenster zur Bearbeitung des Koeffizienten. In diesem Fenster wird zunächst der vollständige Name der Einheit und der vollständige Name des Zählers angezeigt. Ferner gibt es folgende Auswahlmöglichkeiten (die aktuell zutreffende ist initial ausgewählt):

• Keine Zuordnung
• Fixer Koeffizient, Wert 1
• Fixer Koeffizient, freie Eingabe (es erscheint dann ein Eingabefeld für den Koeffizienten)

Das Overlay-Fenster kann mit "OK" oder "Abbrechen" geschlossen werden. Wird es mit OK geschlossen, wird die Änderung direkt an den Server übertragen und der Detailbereich wird entsprechend aktualisiert.

Zeile "Anzahl zugeordneter Zähler":

Die Zählung wird ohne Nachkommastellen angezeigt.

Zeile "Resultierender Koeffizient im Musterzeitraum"

Hier wird für jede dargestellte Einheit der berechnete Koeffizient für den gewählten Musterzeitraum angezeigt. Die Summe muss 1,0 ergeben. Der "Musterzeitraum" entspricht dem oben im Ribbon "Darstellung" eingestellten Zeitraum.

Bedeutung der Farben in den Einheiten-Spalten:

In der Regel werden die Koeffizienten in schwarz angezeigt, wird ein Koeffizient rot angezeigt, liegen für den Zähler Daten nicht für den kompletten Zeitraum vor. Bei der letzten Konfiguration einer Energieliegenschaft beginnt dieser Zeitraum mit dem Konfigurationsbeginn und endet mit dem aktuellen Datum minus 40 Tage. In allen anderen Konfigurationen ist das Ende des Zeitraums der Beginn der folgenden Konfiguration. Es wird somit immer die komplette Zeile eines Zählers inkl. dessen Bezeichnung rot angezeigt.

Bereich "Daten im gesamten Zeitabschnitt verfügbar":

Hier wird ersichtlich, ob für eine Einheit Verbrauchsdaten für den kompletten Zeitraum verfügbar sind. Bei der letzten Konfiguration einer Energieliegenschaft beginnt dieser Zeitraum mit dem Konfigurationsbeginn und endet mit dem aktuellen Datum minus 40 Tage. In allen anderen Konfigurationen ist das Ende des Zeitraums der Beginn der folgenden Konfiguration.

Weiterführende Informationen

Siehe auch Verbrauchszuordnung

Verfügbarkeit und Sichtbarkeit

Verfügbar auf: Energieliegenschaft

Aufgabengruppe: Rechenvorschriften / Verteilergruppen

Standardrechtebausteine:

• Struktur, Energieliegenschaft: Einstellungen bearbeiten
• Struktur, Energieliegenschaft: Einstellungen sehen

Lizenz: Verfügbar ab Edition Profi

Hinweis: Lizenzen, die vor 2018 erworben wurden können abweichen.
