Anzeige von Ereignissen in der Grafik
Inhaltsverzeichnis

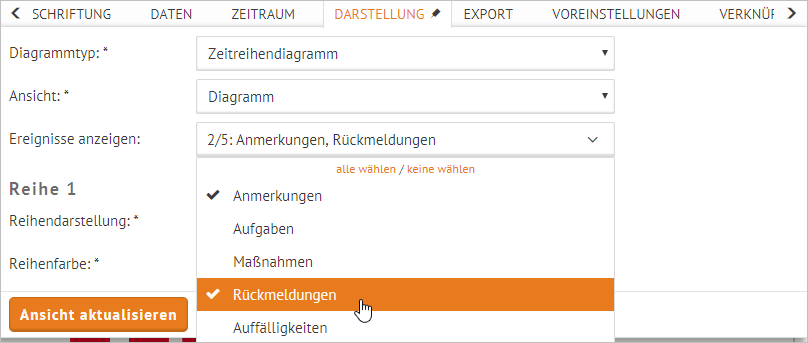

Für die Grafik eines Zeitreihendiagramms besteht unter dem Tab "Darstellung" die Möglichkeit, Ereignisse zu den dargestellten Datenreihen einzublenden. Ereignisse umfassen alle Notizen (Anmerkungen, Rückmeldungen, Maßnahmen und Aufgaben) sowie Auffälligkeiten aus Überwachungen. So können bereits erfasste besondere Umstände direkt ungewöhnliche Verbräuche erklären.
Für alle Ereignisse der gewählten Typen, die mindestens zu einem Element der dargestellten Datenreihen oder einem untergeordneten Element gehören werden als Kreis direkt über dem zugehörigem Zeitintervall mit Angabe der Anzahl von Ereignissen dargestellt. Es spielt hierbei keine Rolle, auf welchem Element die Auswertung erstellt wird. Für die Auswertung von Einheiten werden alle Ereignisse der Einheit dargestellt, die zu den ausgewerteten Energiebereichen oder keinem Energiebereich (Allgemein) zugeordnet sind. Zusätzlich werden alle Ereignisse der in diesen Energiebereichen zugeordneten Zähler und deren Zählwerke dargestellt. Auch die Ereignisse bzgl. der Energiefaktoren, die der Einheit (oder ihrer Untereinheiten) zugeordnet sind werden dargestellt. Beispiel: Es werden alle Energieeinsatzbereiche einer Energieliegenschaft dargestellt. Ein Wasserzähler hatte einen außergewöhnlich hohen Verbrauch, da eine Verstopfung ausgiebiges Spülen der Leitungen notwendig machte. Dies wurde in einer Anmerkung zum Zähler dokumentiert. In der Grafik erscheint diese Zähleranmerkung, da es sich um ein der Energieliegenschaft untergeordnetes Element handelt.
Wichtig:
- Ereignisse, die auf Organisationseinheiten angelegt wurden, können nicht dargestellt werden. Bei der Auswertung einer Organisationseinheit ergeben sich die dargestellten Werte aus der Summe der Werte zugehöriger Einheiten (bzw. Energieliegenschaften). Die Organisationseinheit selbst besitzt keine berechneten Werte, und dient nur der Zusammenfassung. Da nur Ereignisse der dargestellten Elemente (Einheiten, Zähler usw.) angezeigt werden können, werden für die Auswertung von Organisationseinheiten nur Ereignisse untergeordneter Elemente dargestellt.
- Wertet man zum eine Kennzahl aus, welche auf einem bestimmten Element angelegt ist, so werden die Ereignisse angezeigt, die auf Elementen oder deren Unterelementen erstellt wurden welche in der Berechnung der Kennzahl eine Rolle spielen. Beispiel: Eine Kennzahl ist auf einer Energieliegenschaft angelegt und addiert zwei Zähler. Wird nun ausschließlich die Kennzahl ausgewertet, z.B. auf der Energieliegenschaft, auf der sie angelegt ist, so werden alle Ereignisse zu den zwei Zählern sowie deren Zählwerke dargestellt. Die Ereignisse der Energieliegenschaft werden hingegen nicht dargestellt.
Für die Darstellung eines Ereignisses müssen abhängig vom Typ folgende Bedingungen erfüllt sein:
- Anmerkungen und Rückmeldungen werden dargestellt, falls sie einem dargestellten (z.B. "Strom") oder keinem ("Allgemein") Energiebereich zugeordnet sind
- Aufgaben und einfache Maßnahmen werden nur dargestellt, falls sie kein "Erledigt am"-Datum besitzen
- Erweiterte Maßnahmen werden über dem Beginn- und Enddatum des Wirksamkeitszeitraums dargestellt
Sollte es mehr als 99 Anmerkungen für diesen Zeitintervall geben, so wird dies als "+" hinter der 99 gekennzeichnet. Sollte sich der Kreis über mehrere Zeitintervalle erstrecken (z.B. bei Auflösungen feiner Tag oder bei Anzeige von sehr vielen Intervallen), so werden alle Anmerkungen über diese Zeitintervalle hinweg gesammelt dargestellt.

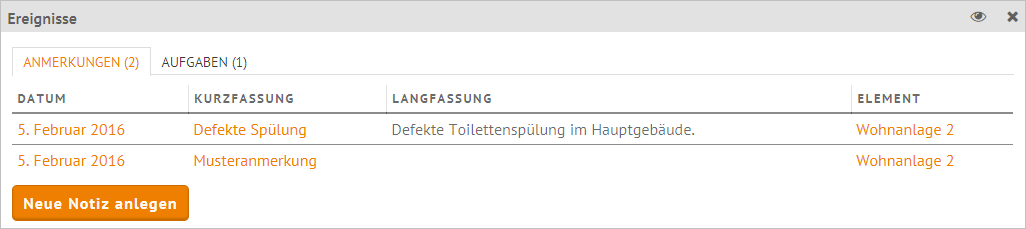

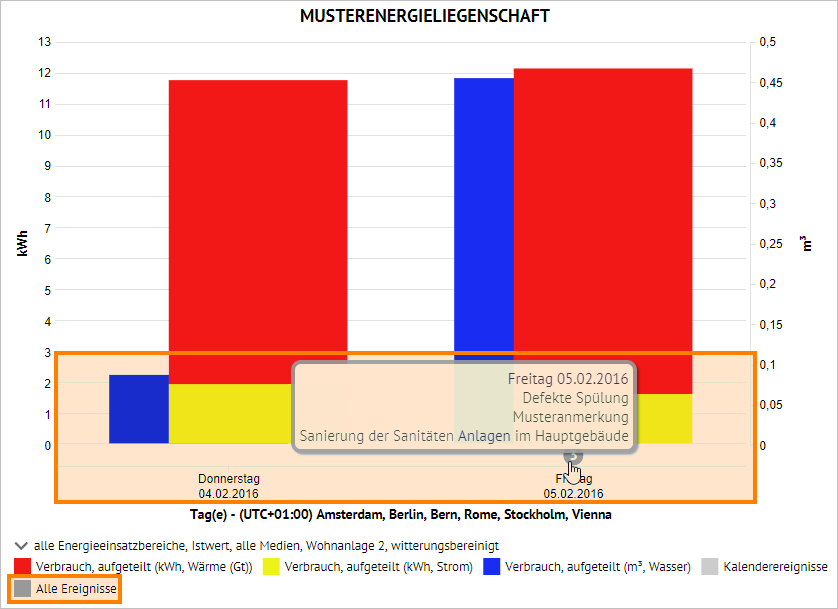

Fährt man mit der Maus über diesen Kreis, so werden im Tooltip die ersten 10 Ereignisse in Kurzfassung dargestellt. Durch Klick auf den Kreis öffnet sich ein Popup, indem Details der Ereignisse getrennt nach Ereignistyp dargestellt werden. Um vorhandene Ereignisse zu bearbeiten, zu löschen oder fehlende Details einzusehen, z.B. die Angaben zur Kosteneinsparung bei erweiterten Maßnahmen, kann über den Link in der Spalte "Datum" zu der Detailansicht des Ereignisses gesprungen werden. Um die Auswertung und deren Einstellungen nicht zu verlieren, empfiehlt es sich, diesen Link in einem neuen Tab zu öffnen (z.B. indem bei dem Klick auf den Link die STRG-Taste gedrückt wird). Um Änderungen im Anschluss in der Grafik zu sehen, muss die Ansicht aktualisiert werden.

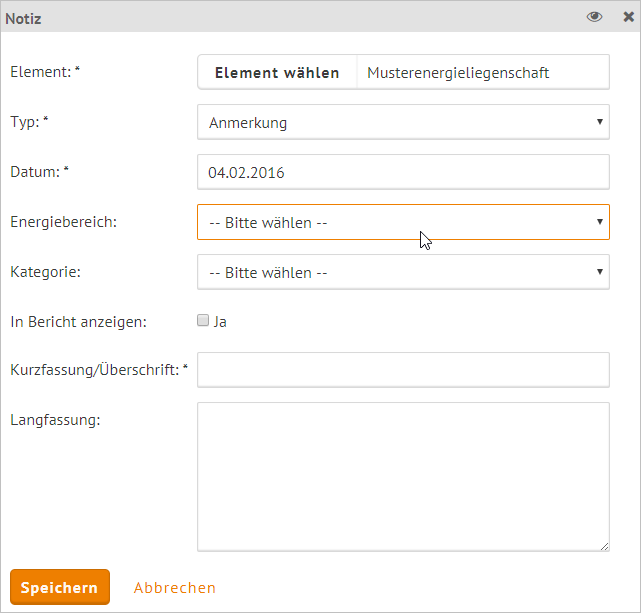

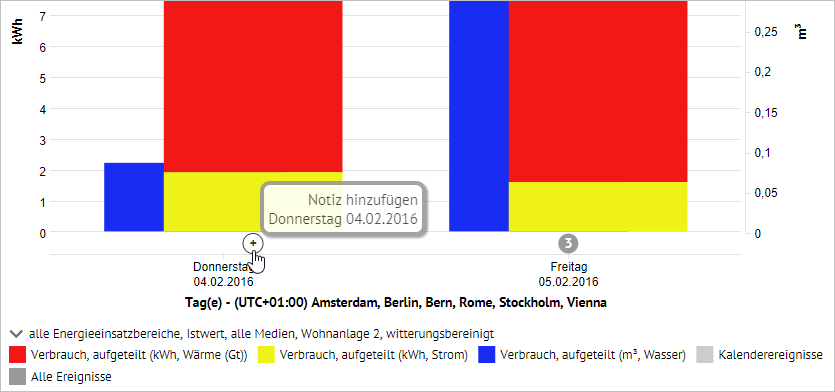

In der Detailansicht der Ereignisse können Notizen über Klick auf "Neue Notiz anlegen" oder über Klick in die Ereignisleiste erstellt werden.
Hinweis: Aus den o.g. Gründen folgt, dass auf Organisationseinheitenebene keine Ereignisse auf diese Weise angelegt werden können.
Hinweis: Wenn der Parameter "Aufgeteilt nach Zählern" gewählt wird, werden die Ereignisse der Zählerebene angezeigt. Wenn der die Zähler summiert dargestellt werden, werden die Ereignisse auf Ebene der Energieliegenschaft und Einheiten dargestellt.
