Kurzbeschreibung

Die Funktion "Teilintervall-Betrachtung" ermöglicht das Selektieren von Teilintervallen einer Datenreihe. Ein Teilintervall lässt sich als Abschnitt eines Intervalls verstehen, wenn also bspw. das Intervall die Woche ist, so wäre Montag-Freitag ein Teilintervall davon. Die genaue Definition der Grenzen des Teilintervalls lassen sich dabei unterschiedlich festlegen, z.B. Montag, 9: 00 - Freitag, 17: 00, aber auch 1. Januar - 30. Juni.

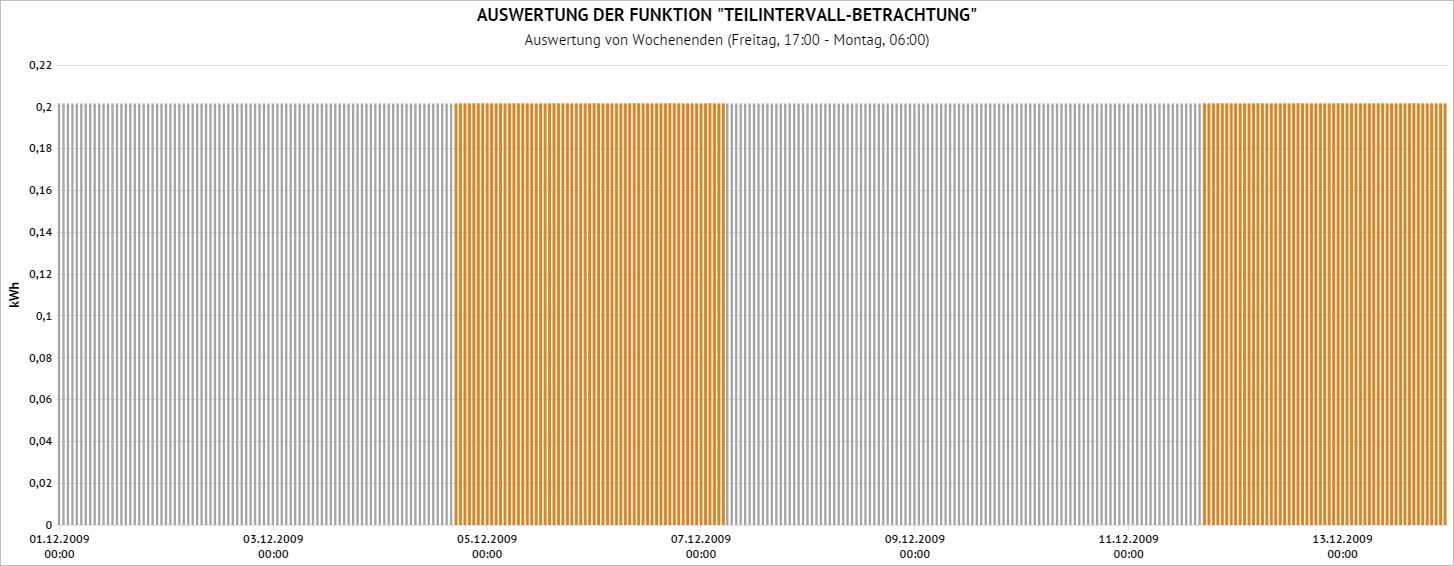

Beispiel 1: In der Abbildung ist eine gespeicherte Auswertung zu sehen, in der die Verbrauchswerte (Wochenwerte des Elements, grau) nur für das Wochenende (Freitag, 17: 00 - Montag, 06: 00) (Funktionswerte, orange) in Wochenauflösung betrachtet werden.

Durch Schachtelung von Teilintervallfunktionen lassen sich auch kompliziertere Teilintervalle darstellen, z.B. nur Bürozeiten von Montag bis Mittwoch, 08: 00 bis 16: 00. Hierbei ist es wichtig, die feinste benötigte Auflösung des Turnus in beiden Funktionen zu verwenden.

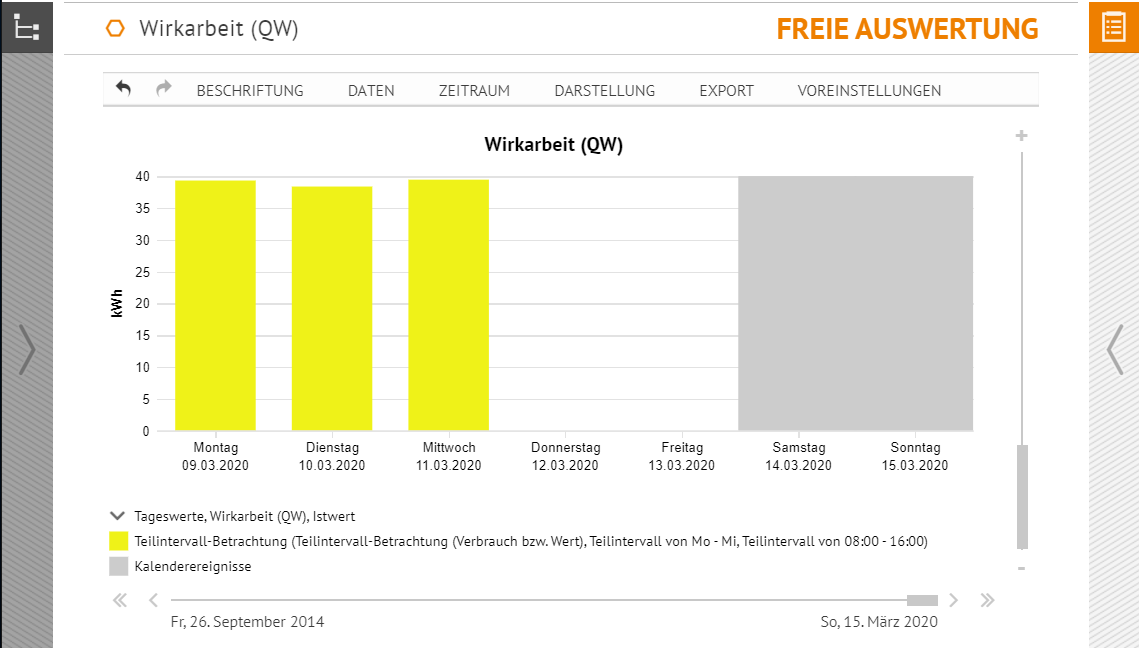

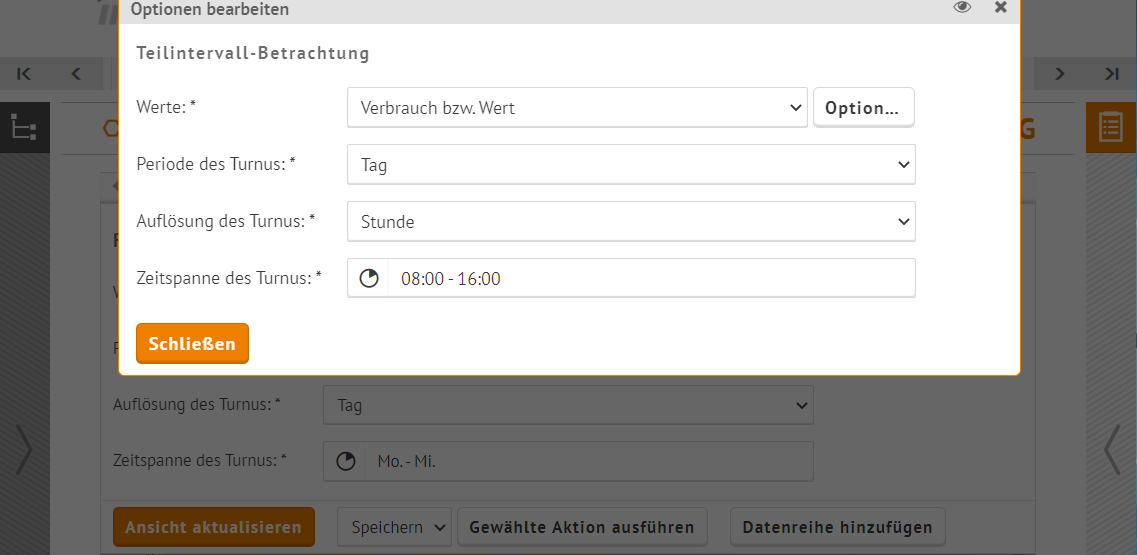

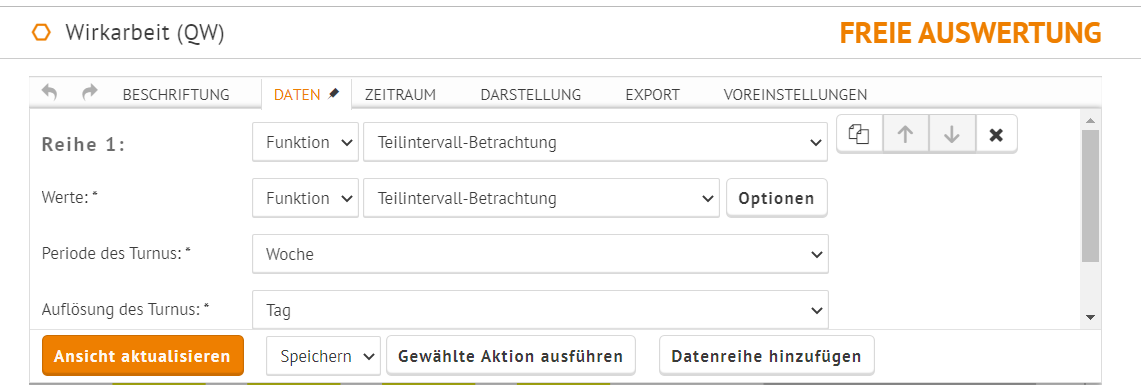

Beispiel 2: Man schachtelt demnach zwei Teilintervallbetrachtungen ineinander, wobei die Reihenfolge egal ist: Man wählt unter dem Reiter „Daten“ die Option „Funktion“ und dann „Teilintervall-Betrachtung“, siehe untenstehende Abbildung. Darunter sind die Periode und Auflösung des betrachteten Zeitraums sowie die gewünschte Zeitspanne selbst einzustellen. Bei „Werte“ wird statt „Verbrauch bzw. Wert“ erneut die Option „Funktion“ und dann „Teilintervall-Betrachtung“ gewählt. Unter Optionen sind erneut Periode, Auflösung und Zeitspanne einzustellen. Im Ergebnis wird nur noch das gewünschte Teilintervall dargestellt.

*

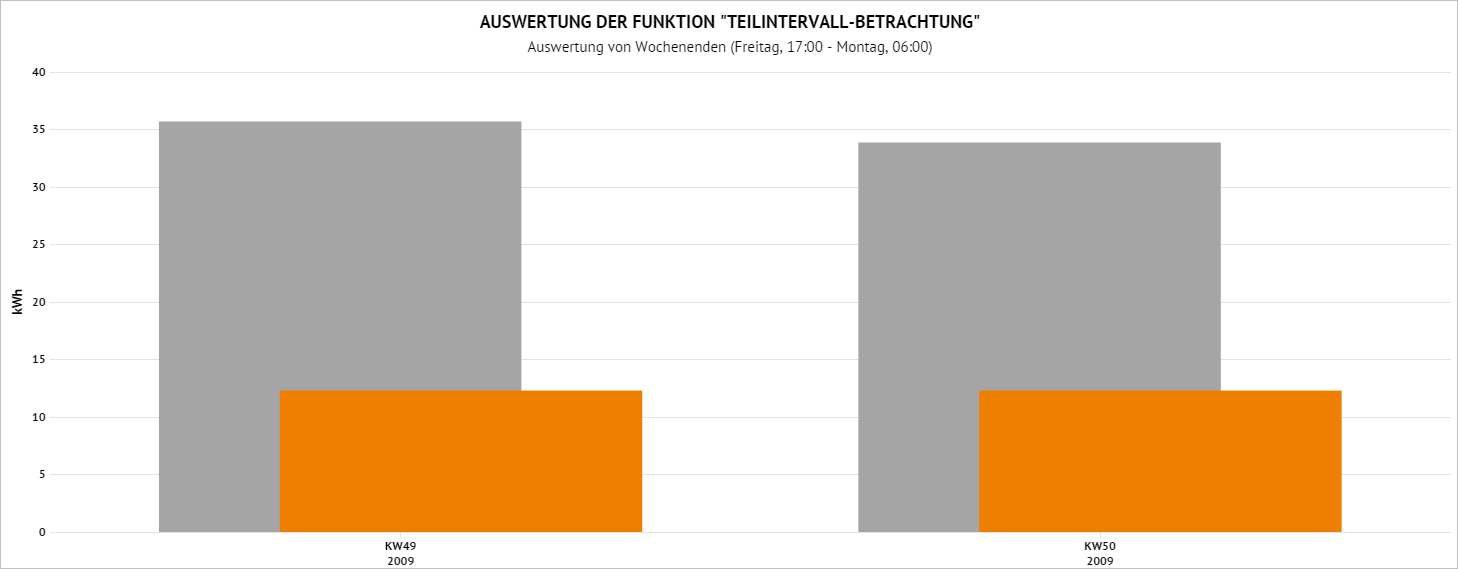

Anmerkungen: Wird eine feinere Zeitraumauflösung als die Periode des Teilintervall-Turnus gewählt, so werden die Werte außerhalb des Teilintervalls mit 0 (Messstatus nicht existent) belegt, siehe untenstehende Abbildung zu Beispiel 1 mit Stundenauflösung des Zeitraums. Das Minimum und der Mittelwert bezüglich des gesamten ausgewerteten Zeitraums sind somit nicht repräsentativ.

Hinweis:

• Wenn die gewählte Periode kein echter Teiler der Auflösung ist, ist nicht eindeutig klar, zu welchem Auflösungsintervall die Periode gehört. In der Software wird eine Periode dem Intervall zugerechnet, in dem sie beginnt. Das kann dazu führen, dass die entsprechende Monatssumme nicht identisch mit den summierten Tageswerten ist. Beispiel: Bei einer Periode „Woche“ und Auflösung Monat werden nur die Wochen in der Monatssumme berücksichtigt, die auch in dem Monat beginnen.
• Ist die gewählte Auflösung kleiner als die ausgewertete Auflösung, so kann es ggf. zu Abweichungen in den erwarteten Werten kommen. *Bsp: Wir die Auflösung Tag gewählt aber in Monaten ausgewertet, so werden die Werte in der Auflösung Tag bestimmt und zu Monatswerten aggregiert. Dies hat zur Folge, dass kompliziertere Werte, z.B. bei Betrachtung von Kennzahlen oder über die Funktion Grundrechenarten definierte Werte, ggf. leicht von der Erwartung abweichen. Konkret: * In einer Kennzahl wird ein Verbrauch durch eine produzierte Stückzahl geteilt. Die Summe der Tageswerte dieser Kennzahl entspricht nicht dem Monatswert des Verbrauchs durch den Monatswert der produzierten Stückzahl.

Anwendungsfälle

• Es soll nur der Verbrauch am Wochenende (Freitag, 17: 00 - Montag, 06: 00) betrachtet werden, um zu erkennen, ob dort unerwartete Verbräuche auftreten.
• Es soll nur die Nachtschicht (22: 00 - 6: 00) betrachtet werden.

Parameter

PARAMETERNAME	BESCHREIBUNG	TYP	AUSPRÄGUNGEN	ABHÄNGIG VON...
"Werte"	Gibt an, über welche Funktion die zu aggregierenden Werte eines Elements bestimmt werden sollen. über die Schaltfläche "Optionen" wird das auszuwertende Element ausgewählt, je nach Funktion sind weitere Parameter zu belegen.  Im Beispiel 1: Verbrauch bzw. Wert	Funktion	Alle verfügbaren Funktionen
"Periode des Turnus"	Periode innerhalb der eine Teilintervall-Betrachtung stattfinden soll.  Im Beispiel 1: Woche	Aufzählung	Jahr, Woche, Tag
"Auflösung des Turnus"	Die Auflösung welche innerhalb eines Turnus gelten soll. Hiermit kann bestimmt werden, wie das Teilintervall genau definiert werden soll.   Im Beispiel 1: Stunde	Aufzählung	Monat, Tag, Stunde,15 Min, 5 Min., 1. Min	Aufzählung wird durch Auswahl bei "Periode des Turnus" eingeschränkt.
"Zeitspanne des Turnus"	Basierend auf den Eingaben für "Periode des Turnus" und "Auflösung des Turnus" wird in einem neuen Dialog das Teilintervall definiert. Dafür wird der Beginn und das Ende des Teilintervalls ausgewählt.  *Im Beispiel 1: * Intervall von: Freitag, 17: 00,   >  >  > > Intervall bis: Montag, 06: 00 >	Zeitspanne	-	Erst verfügbar wenn die Parameter "Auflösung des Turnus" und "Zeitspann des Turnus" belegt wurden.
