Berichtsbaustein: Bestimmte Auswertungsvorlagen
Inhaltsverzeichnis
- Erläuterung am Beispiel eines Einheitenberichts
- Erläuterung am Beispiel eines Organisationseinheitenberichts
- Weiterführende Informationen
Über diesen Berichtsbaustein können Auswertungsvorlagen in einen Bericht übernommen werden. Auch die Aufnahme von bestimmten gespeicherten Auswertungen ist möglich, hierfür wird jedoch die Verwendung des Bausteins "Gespeicherte Auswertungen des Berichtselements" empfohlen.

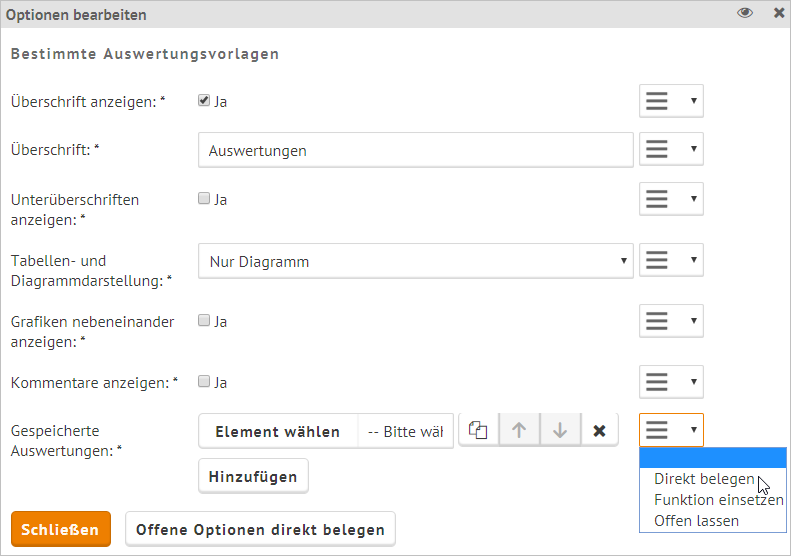

Es ist möglich dem Baustein innerhalb des Berichts eine Überschrift zu geben. Im Beispiel oben würde die Überschrift "Auswertungen" im Bericht verwendet werden. Sollen Unterüberschriften angezeigt werden, so erhält jede Auswertung ihren Titeln als eigene Überschrift. Diese Option sollte dann verwendet werden, falls bereits im (optionalen) Inhaltsverzeichnis die gespeicherten Auswertungen einzeln aufgeführt werden sollen.
Optional werden die Auswertungen als Grafik und/oder Tabelle dargestellt. Die Kommentare in der gespeicherten Auswertung werden optional aufgeführt.
Wichtig: Die Tabellendarstellung einer Auswertung im Bericht ist i.A. nur für Diagramme mit wenigen ausgewerteten Zeitintervallen sinnvoll. Unabhängig vom Diagrammtyp bilden die dargestellten Zeitintervalle die Spalten, die Datenreihen die Zeilen der Tabelle. Da der Platz für Tabellenspalten in Berichten beschränkt ist, werden maximal die letzten 12 Zeitintervalle der Auswertung dargestellt.

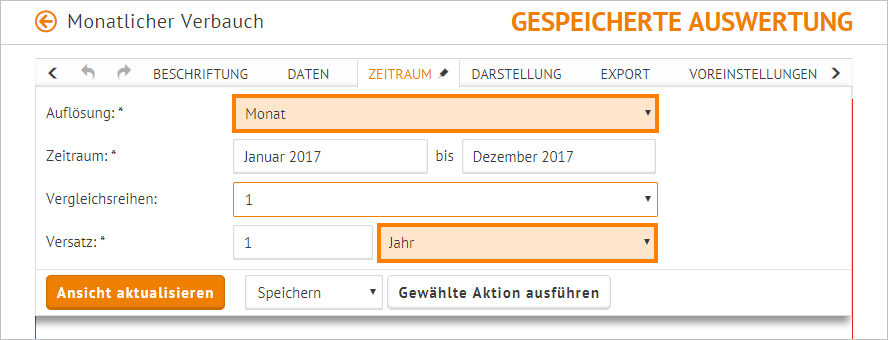

Wichtig: Die Tabellendarstellung einer Auswertung im Bericht unterstützt aktuell nur Vergleichsreihen für Auswertungen in Monatsauflösung mit dem Versatzintervall "Jahr". Grund hierfür ist eine speziell auf Berichte ausgelegte Darstellung dieses Falls, siehe untenstehendes Beispiel. Ab dem nächsten Release ist aber folgender Workaround möglich: Bei Verwendung anderer Vergleichsreihen muss für die Tabellendarstellung ggf. eine zusätzliche Auswertung erstellt werden, in der keine Vergleichsreihen definiert werden. Die Aufnahme des Vergleichszeitraums kann durch die Funktion "Zeitversetzt" erreicht werden.
Die Auswertung wird für den in der Auswertung angegebene Zeitraum bzw. den Über den Tab "Voreinstellungen" voreingestellte dynamischen Zeitraum abgerufen. Als Stichtag zur Bestimmung des dynamischen Zeitraums dient das gerundete Bis-Datum des Berichtszeitraums.
Der Baustein bietet die Schleifen an, die für den jeweiligen Berichtstyp zur Verfügung stehen. Siehe die Einträge weiter unten zum Abschnitt "Weitere Informationen".
Hinweis: Zählerstandsdiagramme werden in Berichten nicht unterstützt.
Erläuterung am Beispiel eines Einheitenberichts

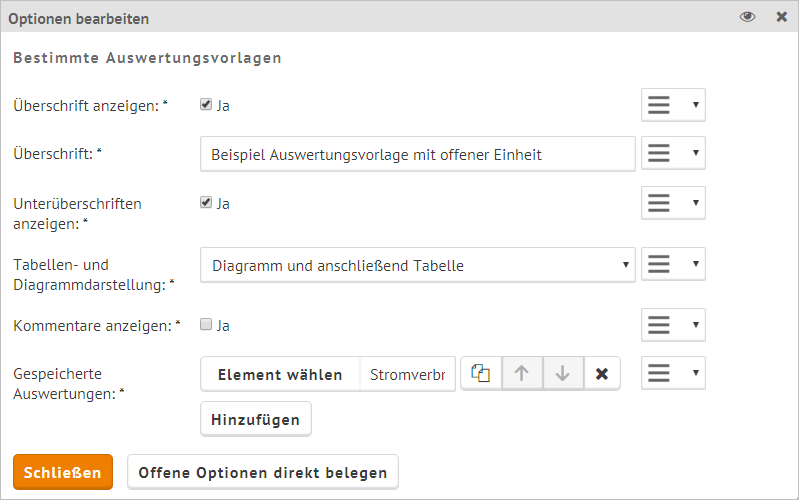

Es wird ein Einheitenbericht mit diesem Berichtsbaustein definiert. Der Berichtsbaustein wird einmal verwendet um die Auswertungsvorlage "Stromverbrauch" als Grafik und Tabelle in einen Bericht einzubinden, in der nur die auszuwertende Einheit offen gelassen wurde. Der Baustein erhält eine Überschrift, die dies erläutert. Aus den Titeln der Auswertungen sind Unterüberschriften zu bilden.

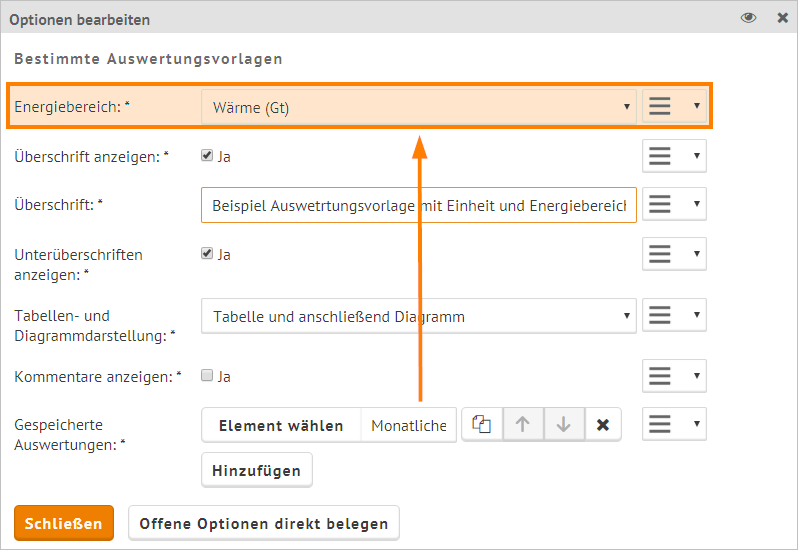

Danach wird der Baustein verwendet um die Auswertungsvorlage "Monatlicher Verbrauch" als Tabelle und Grafik in einen Bericht einzubinden, man sieht, dass die zusätzlich offen gelassene Option "Energiebereich" entweder bei Berichtsdefinition zu belegen oder als Benutzeroption bei Berichtsabruf herauszureichen ist. Im Beispiel wird der Energiebereich direkt mit "Wärme (Gt)" belegt. Wie das Herausreichen von Optionen funktioniert wird im Beitrag zu Berichtsvorlagen beschrieben. Der Baustein erhält eine Überschrift, die dessen Inhalt erläutert. Aus den Titeln der Auswertungen sind Unterüberschriften zu bilden.

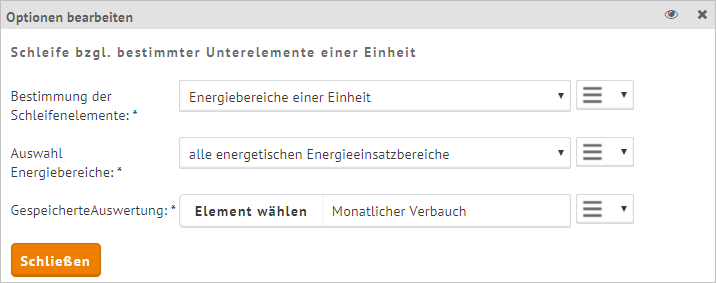

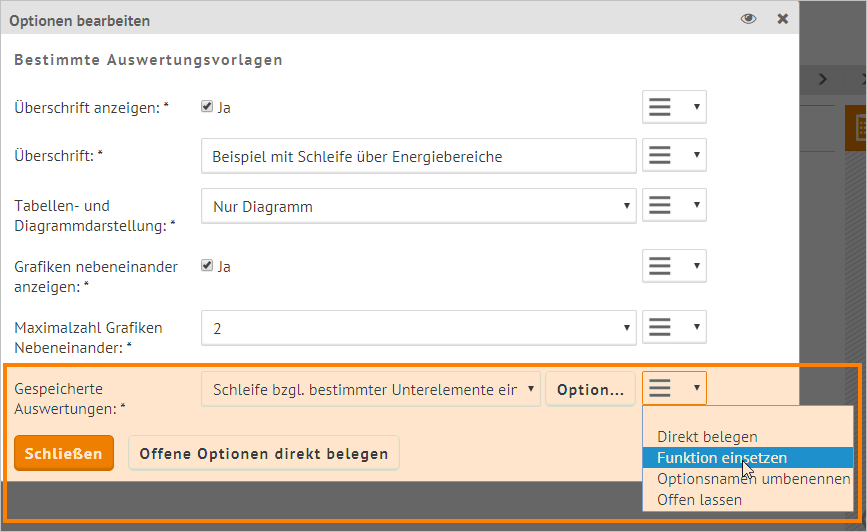

In einem dritten Baustein wird innerhalb des Bausteins eine Schleife über die energetischen Energieeinsatzbereiche der Einheit definiert und die Auswertungsvorlage "Monatlicher Verbrauch" als Grafiken (immer zwei nebeneinander) eingebunden. Somit muss der Energiebereich nicht direkt belegt werden, sondern es wird je Schleifendurchlauf automatisch gewählt. Der Baustein erhält eine Überschrift, die dessen Inhalt erläutert.
Hier das Ergebnis bei Berichtsabruf im August 2017 auf der Einheit "Musterliegenschaft"
Erläuterung am Beispiel eines Organisationseinheitenberichts

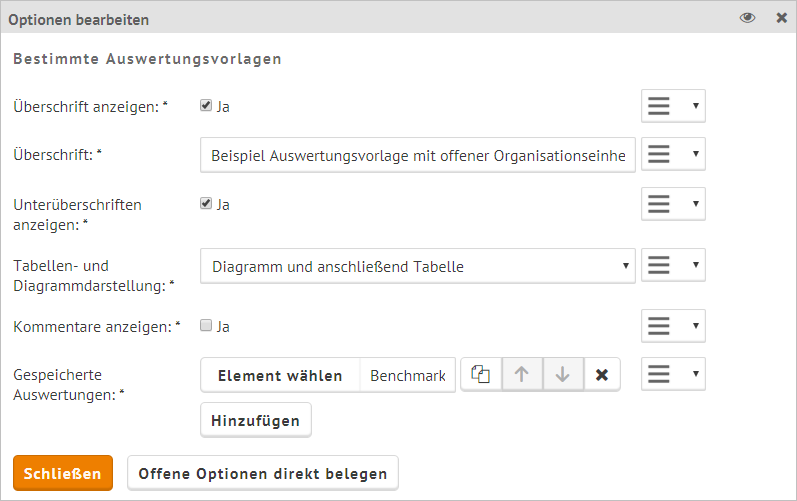

Es wird ein Organisationseinheitenbericht mit diesem Berichtsbaustein definiert. Der Berichtsbaustein wird einmal verwendet um die Auswertungsvorlage "Benchmarkdiagramm" als Grafik und Tabelle in einen Bericht einzubinden, in der nur die auszuwertende Organisationseinheit offen gelassen wurde. Der Baustein erhält eine Überschrift, die dies erläutert. Aus den Titeln der Auswertungen sind Unterüberschriften zu bilden.

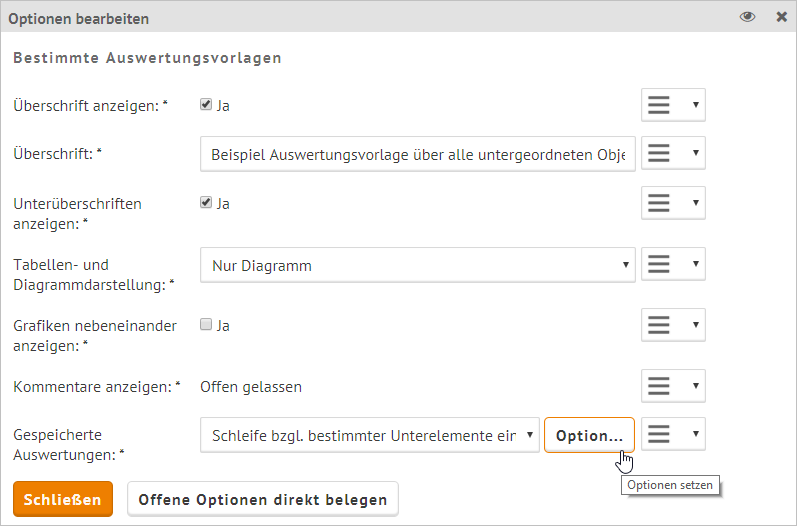

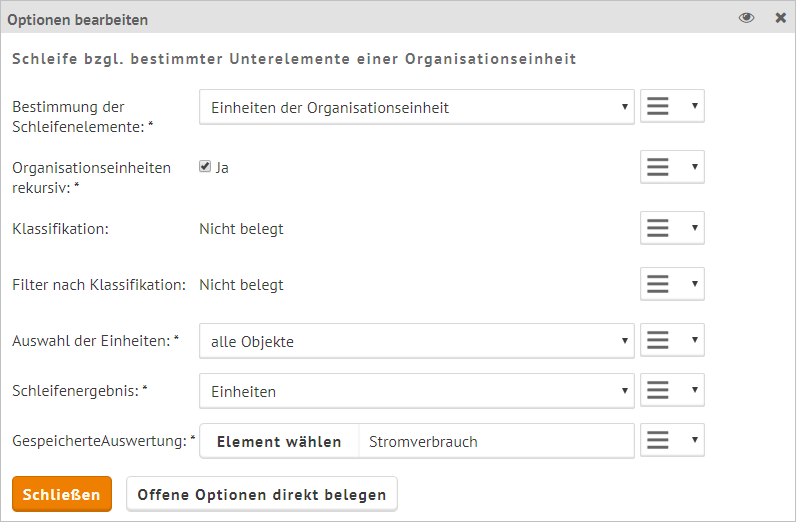

Danach wird in einer weiteren Ausführung des Bausteins eine Schleife über alle Energieliegenschaften, d.h. inklusive Energieliegenschaften aus untergeordneten Organisationseinheiten, definiert und die Auswertungsvorlage "Stromverbrauch" als Grafiken (immer zwei nebeneinander) eingebunden. In die Auswertungsvorlage wird also je Schleifendurchlauf eine Einheit auf der Objektebene der untergeordneten Energieliegenschaften als auszuwertende Einheit eingesetzt.

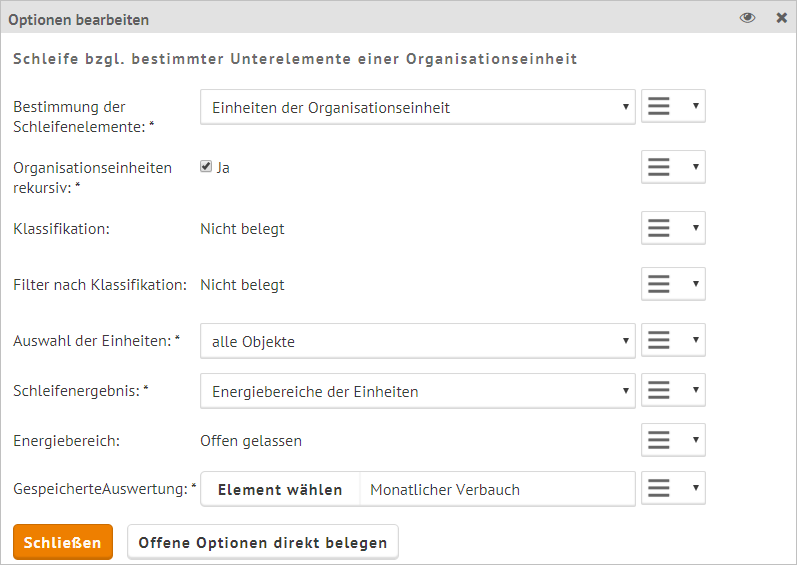

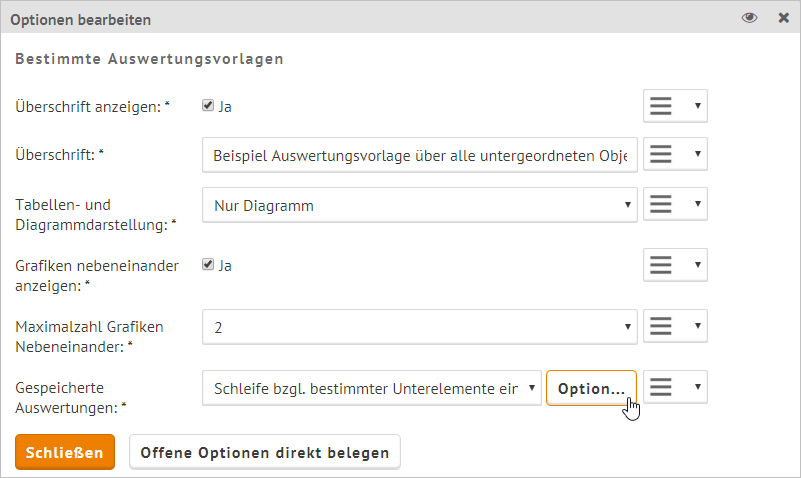

Zuletzt wird die Auswertungsvorlage "Monatlicher Verbrauch" über den Baustein mit Hilfe einer Schleife über die Energiebereiche aller untergeordneten Energieliegenschaften eingebunden. Je Energieeinsatzbereich (erste Schleife) wird für jedes Objekt (zweite Schleife) die Auswertungsvorlage ausgewertet.
Hier das Ergebnis bei Berichtsabruf im August 2017 auf der Organisationseinheit "Musterorganisationseinheit". Diese hat eine Energieliegenschaft "Musterliegenschaft" mit zwei Untereinheiten (Objektebene) "Server" (mit dem Energieeinsatzbereich "Strom") und "Büros und Konferenzraum" (mit den Energieeinsatzbereichen "Strom", "Wärme (Gt)" und "Wasser"), sowie untergeordnete Organisationseinheit mit einer Energieliegenschaft "Weitere Energieliegenschaft" und nur einem Energiebereich "Strom".
Man sieht, dass der dritte Berichtsbaustein geordnet nach Energiebereich (erst "Wasser", dann "Strom" und danach "Wärme (Gt)") die Objekte der zwei Energieliegenschaften ("Server", "Büros" und "Weitere Energieliegenschaft") Auswertungen aus der Vorlage "Monatlicher Verbrauch" erstellt.
Weiterführende Informationen
Siehe auch Beschreibung zur Bedienung von Schleifen
Siehe auch Objektebene
Siehe auch Erstellung der Auswertungsvorlagen "Stromverbrauch" und "Monatlicher Verbrauch"
Siehe auch Berichtsbaustein "Gespeicherten Auswertungen des Berichtselements"
Siehe auch im Beitrag zu Berichtsvorlagen den Abschnitt "Berichtsbausteine" zur Erläuterung des Belegens und Herausreichens von Optionen
