Einrichtungsbeispiele für Auswertungen
Inhaltsverzeichnis
In diesem Artikel zeigen wir Ihnen, wie Sie verschiedene Auswertungen erstellen können, um sie als gespeicherte Auswertungen zu hinterlegen oder sie als Vorlagen und für Dashboards zu verwenden.
Visualisierung von Bollingerbändern

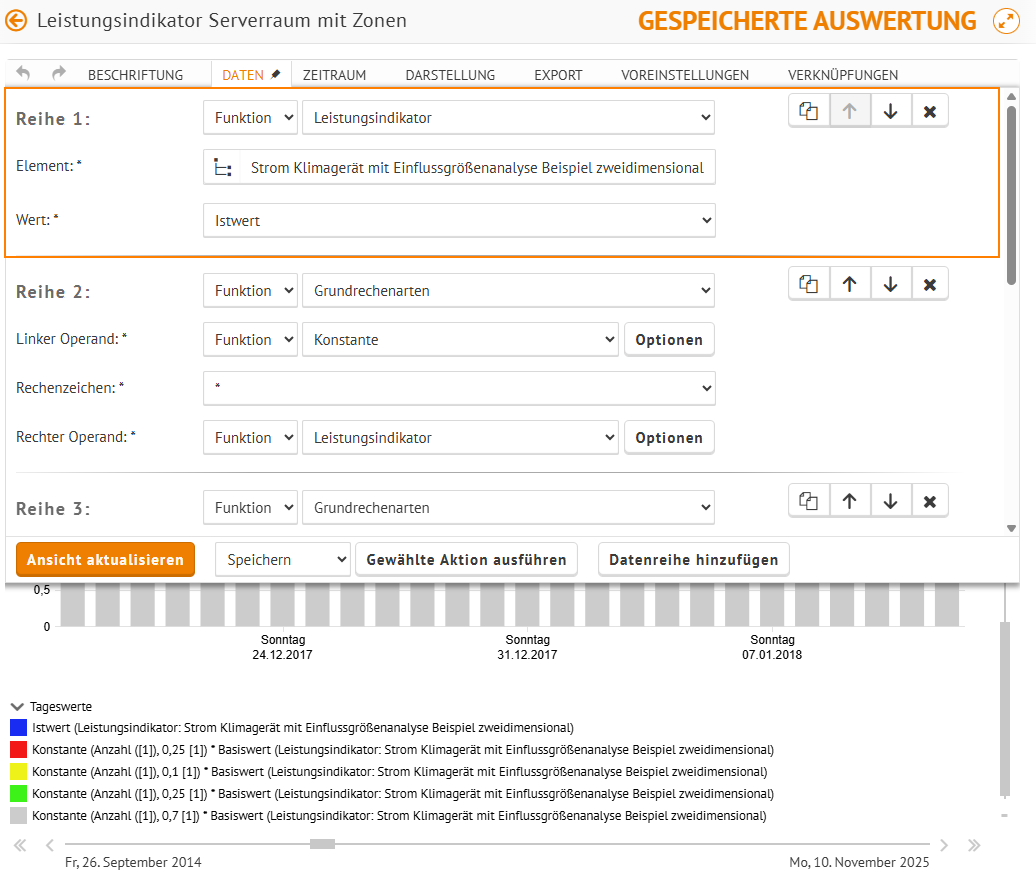

Bollingerbänder sind ein technisches Hilfsmittel zur Diagrammanalyse, das die Volatilität visualisiert. Sie bestehen aus drei Linien, einem mittleren gleitenden Durchschnitt sowie zwei Bändern darüber und darunter, die im Abstand von i.d.R. zwei Standardabweichungen vom Durchschnitt liegen. Dies kann auch auf Leistungsindikatoren angewendet werden. Im Folgenden wird gezeigt, wie dies in der Anwendung umgesetzt werden kann. Dazu wird eine gespeicherte Auswertung angelegt. Der maßgebliche Kennwert ist hier ein Leistungsindikator. Dafür wird als erstes eine Datenreihe mit der Funktion "Leistungsindikator" und "Istwert" für den Parameter "Wert" angelegt (oben), während zweitens für die Bänder Datenreihen mit der Funktion "Grundrechenarten" angelegt werden (unten):

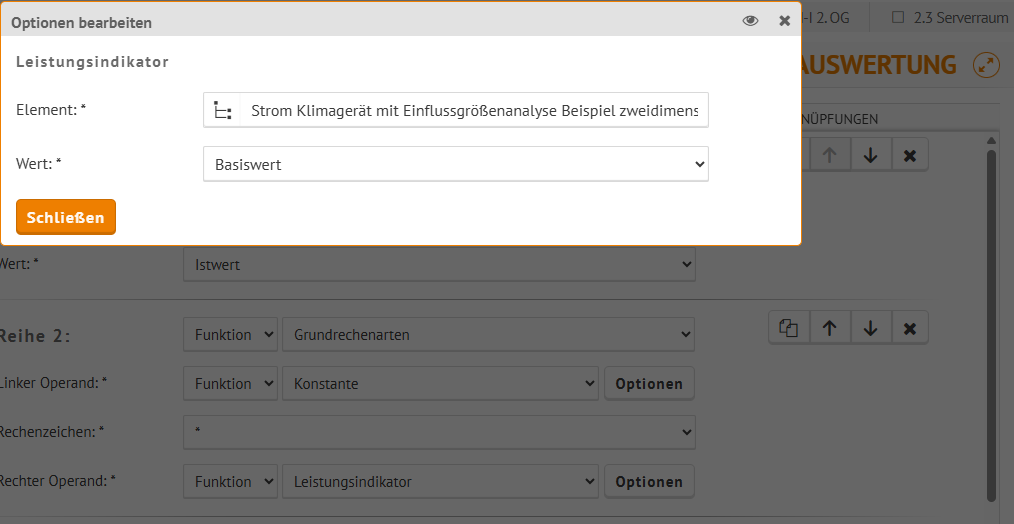

Hierfür wird angenommen, dass das zentrale Band +- 5% des Istwerts beträgt (also insgesamt 10%), während das obere und untere Band mit jeweils 25% des Leistungsindikator visualisiert werden. Dazu wird in der Funktion als Rechenzeichen "Multiplikation" eingestellt. Für den rechten Operanden wird erneut die Funktion "Leistungsindikator" und unter Optionen der gewünschte Leistungsindikator eingesetzt. Wichtig: Hier muss für den den Parameter "Wert" der "Basiswert" ausgewählt werden, da der Leistungsindikator mit diesem verglichen werden soll.

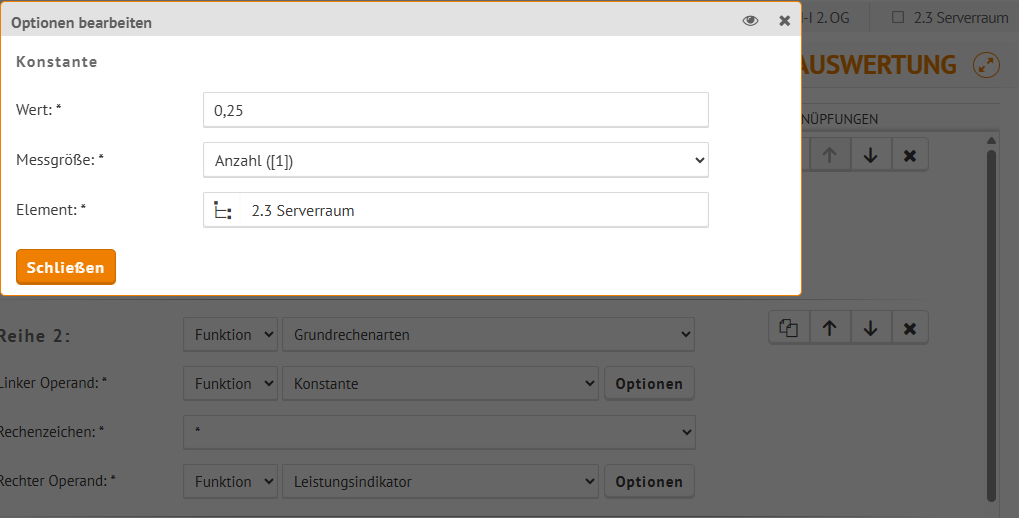

Für den linken Operanden wird die Funktion "Konstante" ausgewählt, sowie unter "Optionen" der genaue Wert eingesetzt, in diesem Fall "0,25". Als Messgröße sollte "Anzahl ([1])" gewählt werden:

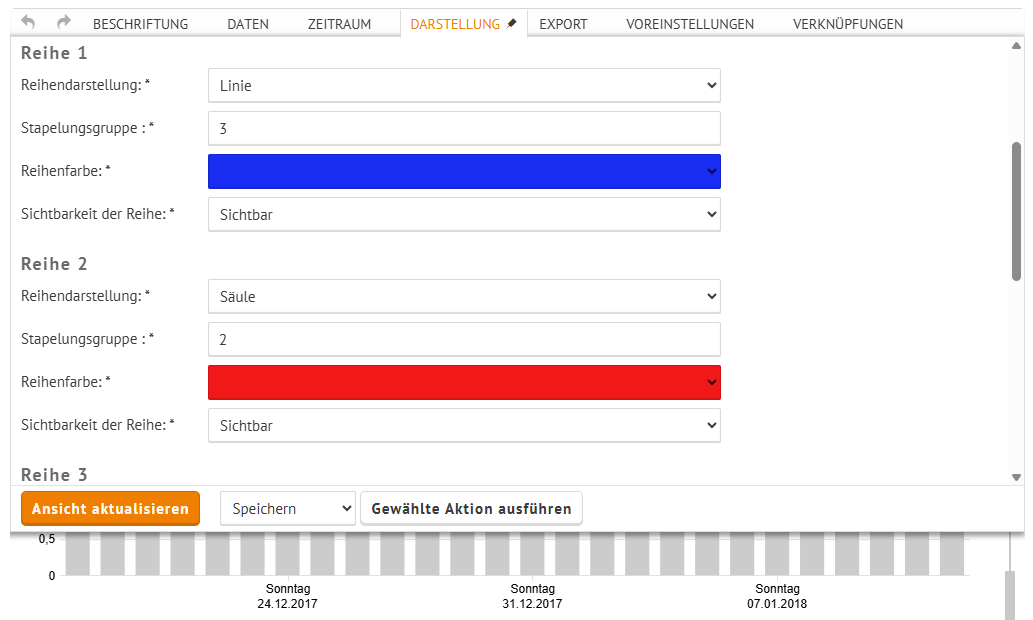

Im nächsten Schritt wird die optische Darstellung angepasst: Der Leistungsindikator wird im Reiter "Darstellung" auf die Reihendarstellung "Linie" eingestellt, während die Bollingerbänder gestapelt als Säulen dargestellt werden, indem die Stapelungsgruppe auf "2" eingestellt wird. Die Farben können nach Bedarf ebenfalls hier angepasst werden.

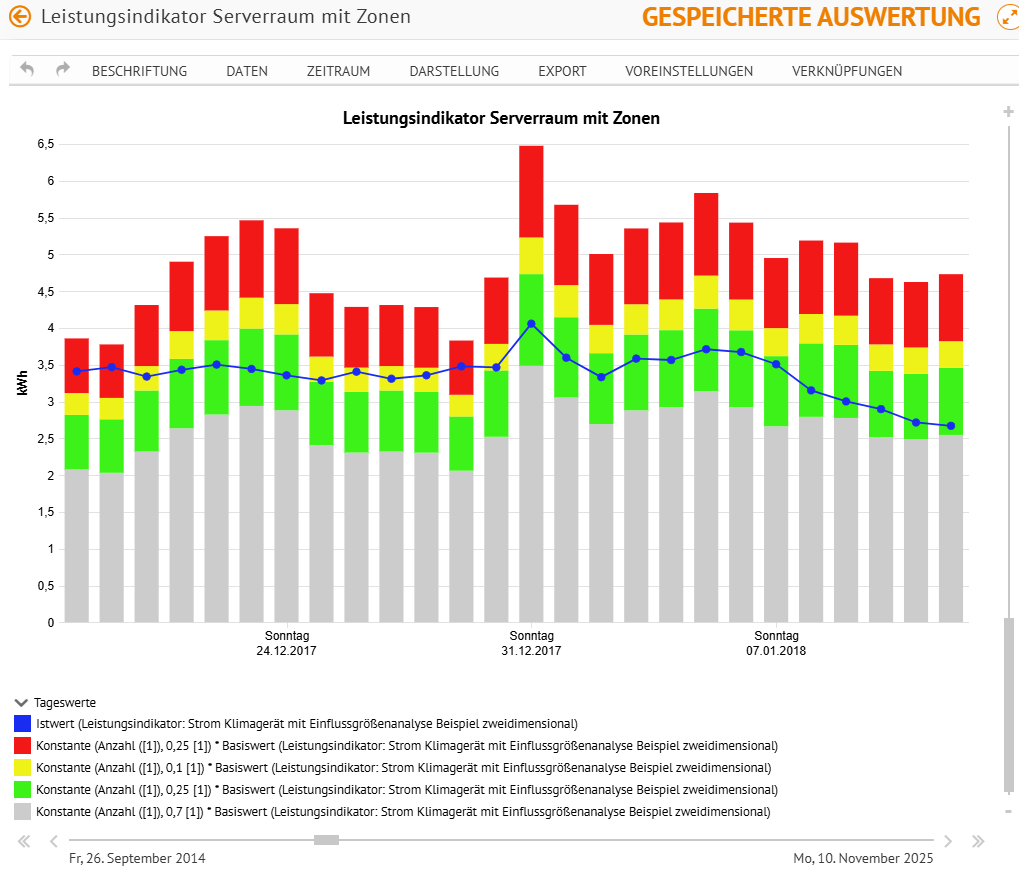

Zu guter Letzt wird aufgrund der Stapelung eine "stützende" Reihe hinzugefügt, welche auf dieselbe Weise wie die anderen Bänder eingestellt wird, nur mit 70% als Konstante und mit grauer Säulenfarbe. Das Ergebnis visualisiert die Schwankungen des Basiswerts und wie der Leistungsindikator im Vergleich dazu liegt:
