BHKW - Einrichtungsbeispiele
Inhaltsverzeichnis
Folgende Fragen muss sich der Anwender vor Einrichtung eines BHKWs bzw. dessen Abbildung in der Software beantworten:
- Soll eine sinnvolle Auswertung über die Erzeugung und Verluste des BHKWs mittels Energieflussdiagramm möglich sein? In diesem Fall werden in der Energieliegenschaft grundsätzlich mindestens eine zusätzliche Einheit "BHKW" (die Bezeichnung ist natürlich frei wählbar) sowie zwei weitere (Unter-)Einheiten für die Zuordnung der erzeugten Energiemengen (Strom und Wärme).
- Wie sollen Verluste zugeordnet werden? Sollen sie komplett einem Energieeinsatz zugeschrieben werden oder, wenn möglich, auf die Energieeinsatzbereiche Strom und Wärme entsprechend der Strom- und Wärmeerzeugung verteilt werden?
- Wie werden die erzeugten Energiemengen genutzt (Eigenverbrauch/Verkauf)?
Im Folgenden werden verschiedene Einrichtungsbeispiele erläutert.
Nicht gemessener Kessel
Szenario: Es wird ein BHKW betrieben. Die dafür verwendete Gasmenge wird gemessen. Neben dem BHKW wird zusätzlich ein Kessel zur Wärmeversorgung des Gebäudes betrieben. Die dort eingesetzte Gasmenge wird nicht gemessen und ergibt sich als Differenz aus dem Gas Hauptzähler und dem Unterzähler für das BHKW.
Die produzierten Strom- und Wärmemengen werden über entsprechende Zähler erfasst.
Nachfolgend wird eine Einrichtung dieser Struktur beschrieben, sodass die Software die Verluste des BHKW entsprechend der produzierten Mengen anteilig auf die Energieeinsatzbereiche Strom und Wärme verteilt.
Struktur

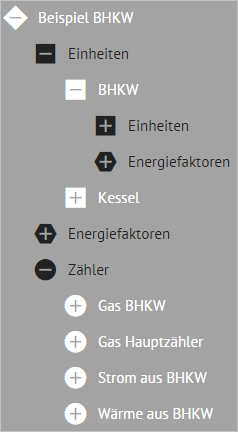

Um entsprechende Aufteilungen mit aussagekräftigen Auswertungen zu erhalten werden Untereinheiten benötigt. Um aussagekräftige Energieflussauswertungen für das BHKW zu erhalten wird eine Untereinheit (z.B. "BHKW") benötigt. Zur anteiligen Aufteilung der BHKW-Verluste werden hierunter zwei weitere Einheiten benötigt (z.B. "Strom BHKW" und "Wärme BHKW"). Da der Kessel lediglich als Restmenge des Gas Hauptzählers und des Gaszählers für das BHKW gesehen werden kann, wird auch hier empfohlen eine Untereinheit anzulegen.
Den Einheiten sind (mindestens) folgende Energienutzungs- und Energieerzeugungsbereiche zuzuordnen:
- Energieliegenschaft "Bsp. BHKW" und Untereinheit "BHKW": Strom, Wärme, Strom-Erzeugung und Wärme-Erzeugung
- "Strom BHKW": Strom und Strom-Erzeugung
- "Wärme BHKW": Wärme und Wärme-Erzeugung
- "Kessel": Wärme

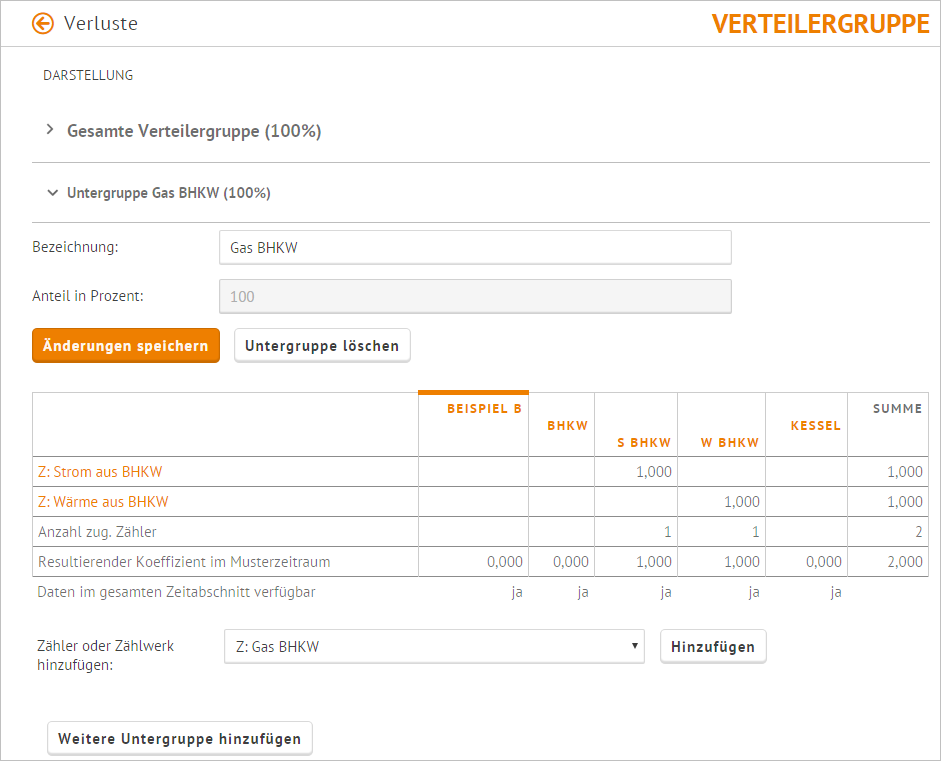

Die Verteilung der BHKW-Verluste erfolgt über eine Verteilergruppe, wie in folgender Abbildung dargestellt.
Der Einheit "Strom BHKW" (kurz "S BHKW") muss nun im Energieeinsatzbereich Strom im Feld zum Zähler "Gas BHKW" ein Koeffizient mittels der Verteilergruppe "Verluste" zugeordnet werden. Im Bereich Strom-Erzeugung wird der Zähler "Strom aus BHKW" mit dem Koeffizienten 1 zugeordnet.
Entsprechendes gilt für die Einheit "Wärme BHKW".

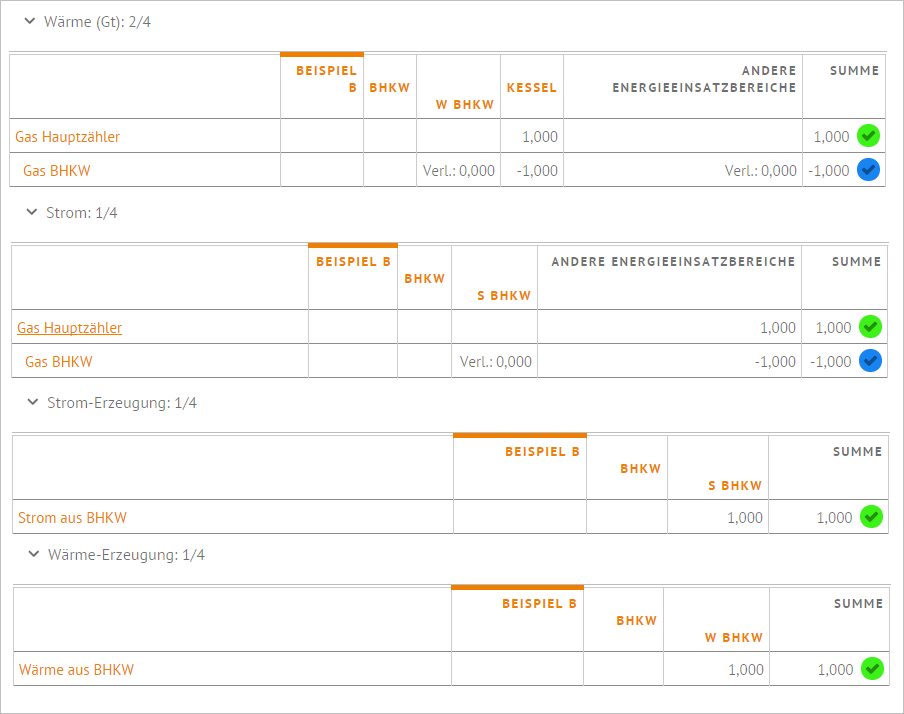

Nachfolgend ist die Verbrauchszuordnung der Energieliegenschaft inklusive Untereinheiten abgebildet.
Auswertung über das Energieflussdiagramm
Es seien für den Monat Januar 2016 folgende fiktiven Verbrauchswerte gegeben:
- Gas Hauptzähler: 300 kWh
- Gas BHKW: 200 kWh (somit verbleibt für den Kessel: 100 kWh)
- Strom aus BHKW: 150 kWh
- Wärme aus BHKW: 30 kWh
Wurde ein BHKW auf die oben beschriebene Weise eingerichtet, so kann eine Auswertung des BHKWs über die Aufgabe "Energiefluss" im Aufgabenbereich "Analyse" auf der Einheit "BHKW" erfolgen.

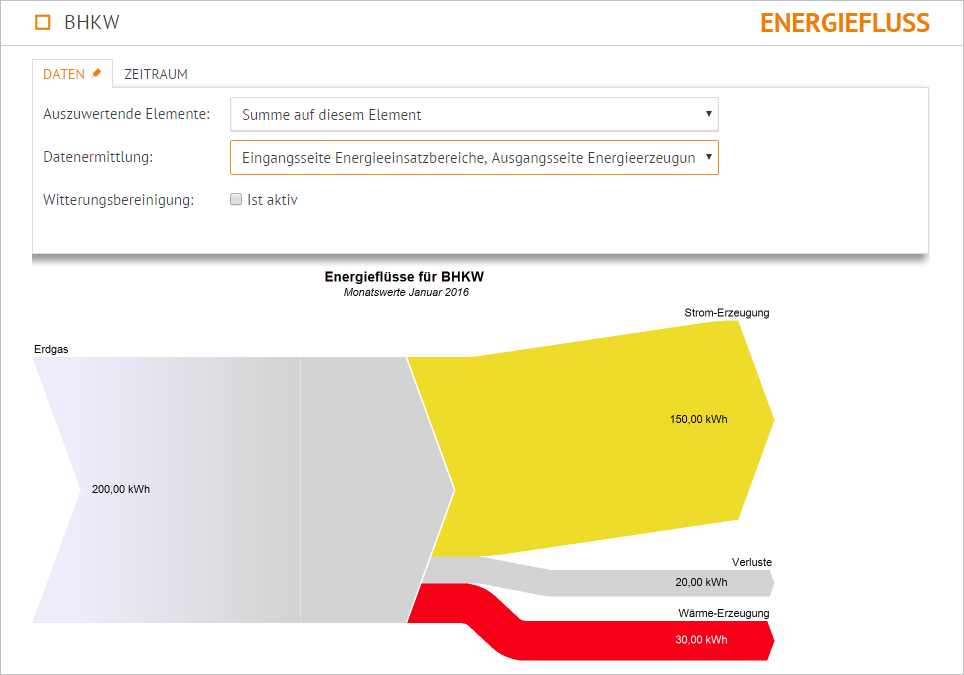

Mit der Einstellung "Datenermittlung: Eingangsseite Energieeinsatzbereiche, Ausgangsseite Energieerzeugungen und Verluste" erhält man eine grafische Veranschaulichung des Wirkungsgrades eines BHKWs.

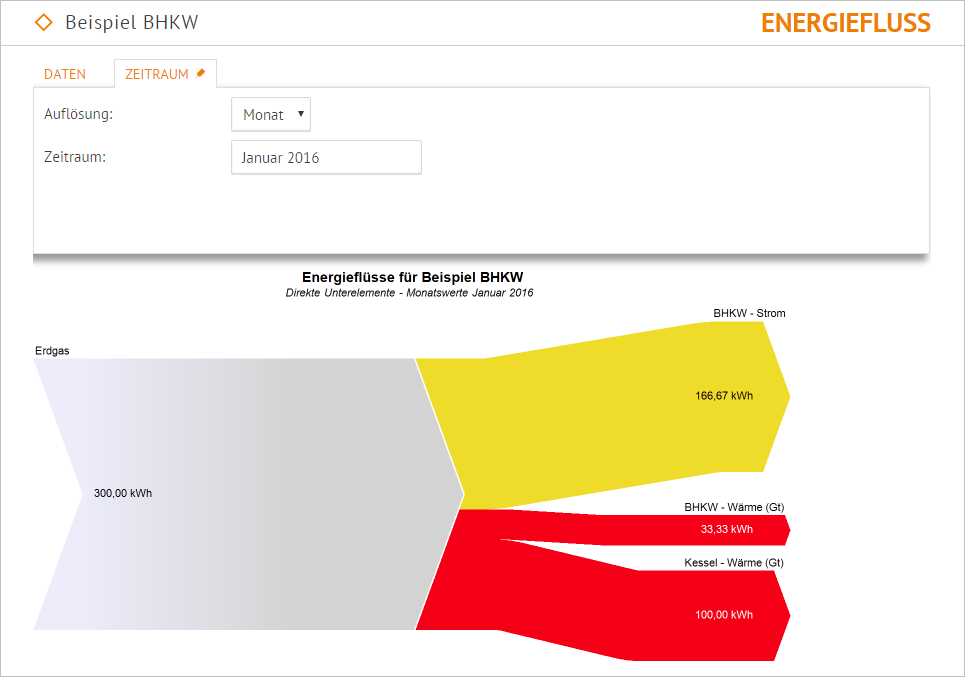

Zur Auswertung der Liegenschaft eignet sich die Einstellung "Datenermittlung: Eingangsseite aufgeteilt nach Medien, Ausgangsseite aufgeteilt nach Energieeinsatz/-erzeugung" in Kombination mit der Einstellung "Auszuwertende Elemente: Aufgeteilt nach Untereinheiten", siehe unten stehende Abbildung. Man sieht, dass der Verlust von 200 kWh aus dem BHKW auf die Bereiche Strom und Wärme anteilig entsprechend der Produktion (Strom: 200 kWh * 150 kWh / (150 kWh+30 kWh) = 166,67 kWh, Wärme: 200 kWh * 30 kWh / (150 kWh+30 kWh) = 33,33 kWh) verteilt werden. Die Einheitenstruktur sorgt dafür, dass auch der Verbrauch über den Kessel ablesbar wird.
